求老师帮我讲解一下两个PLC柜的电路图,多谢了。

[复制链接]
查看2031 | 回复4 | 2015-12-14 21:14:28 | 显示全部楼层 |阅读模式
<
求老师帮我讲解一下两个PLC柜的电路图,多谢了。
热帖推荐
ybyq_2006 | 2016-1-19 18:36:56 | 显示全部楼层
举手之劳,有什么问题可以加我Q171226270 我也是平煤集团的。
fzh1989713 | 2016-1-4 23:07:49 | 显示全部楼层
ybyq_2006 发表于 2016-1-2 23:14
第一张图,转子分闸一个回路,行程plc故障一个回路,其他都是备用,回路都是一样的,不一样就是线号不一样而 ...

哎呀。。。多谢老师多谢老师。这几天没来看了,前些天来看了看没人回复,我以为都没人告诉我了。今天发现有老师回复了。多谢了。好人,祝老师新的一年里家庭和睦,工作顺利节节高啊。不知道能不能给你送点金币什么的感谢。我试试。再次感谢。
ybyq_2006 | 2016-1-2 23:14:03 | 显示全部楼层

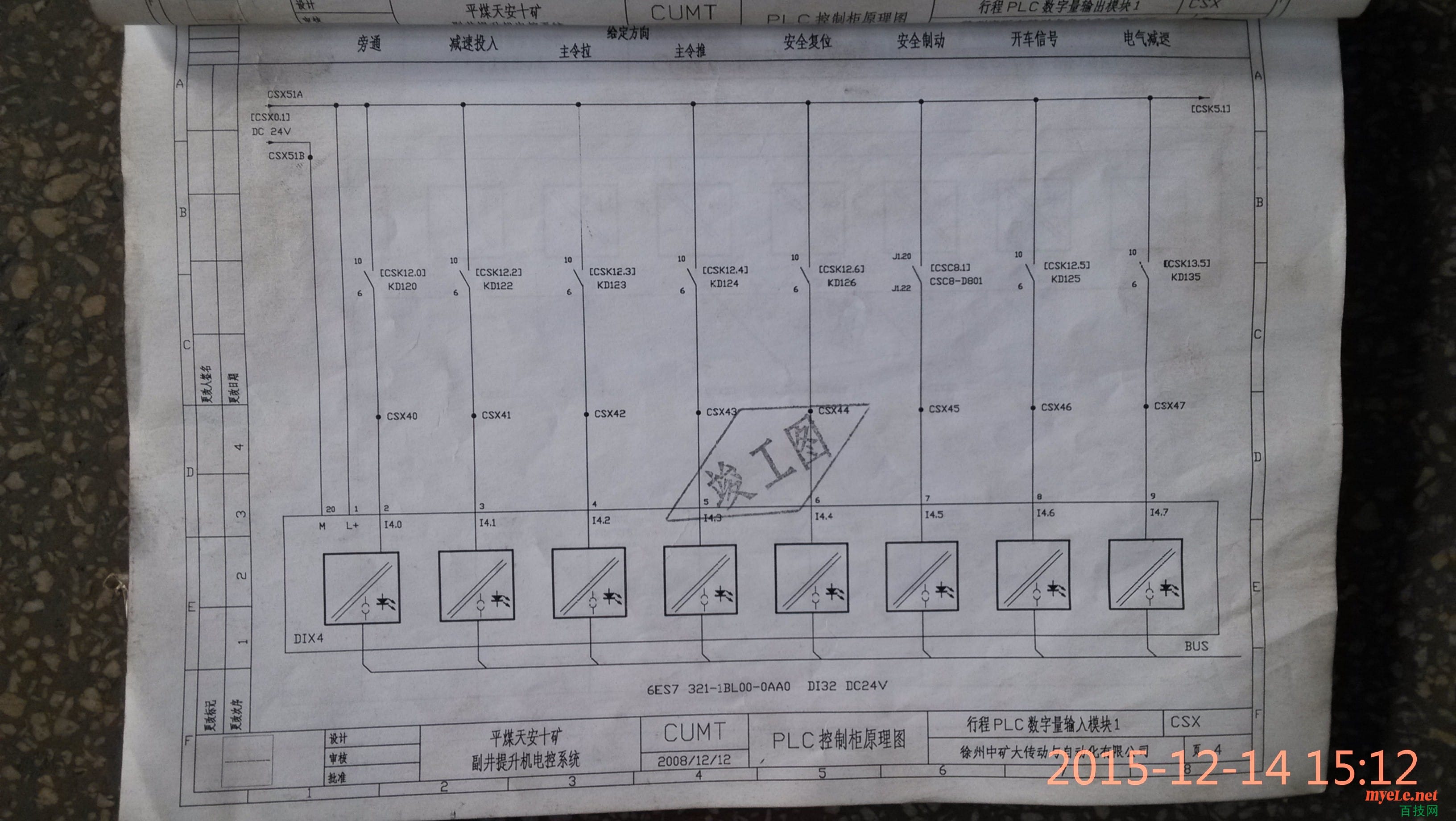

第一张图,转子分闸一个回路,行程plc故障一个回路,其他都是备用,回路都是一样的,不一样就是线号不一样而已,直流24V 经过csy17B-Xd10到12段子,由11端子到csy17A一个回路,其他的照这样共计5个回路,三个备用,外加转子分闸回路和行程plc故障回路。第二张图20 1 输入的是直流24v为dix4模块供电,bus与I4.0构成一个 旁通回路,由6-10这个继电器常开点控制,其他的如减速投入,主令拉,主令推,安全复位,安全制动,开车信号,电气减速,都是如此分析,回路都一样  你唯一需要找的就是常开点KD120 122 123 124 126 D801 KD125 KD135这几个常开点在其他图纸的什么位置上。 dix4是一个集成模块 20 1 2 3 4 5 6 7 8 9是模块上的接线端子排

评分

参与人数 1技能 +10 收起 理由
fzh1989713 + 10 很给力!

查看全部评分

ybyq_2006 | 2016-1-2 22:57:22 | 显示全部楼层
我是12矿的 这个东西很简单的   自己对照着实物图 捋顺一下就可以了
