一个按钮控制接触器启动停止
[复制链接]
3435
|
3
|
2018-2-25 20:50:08
|
显示全部楼层
|
阅读模式
<

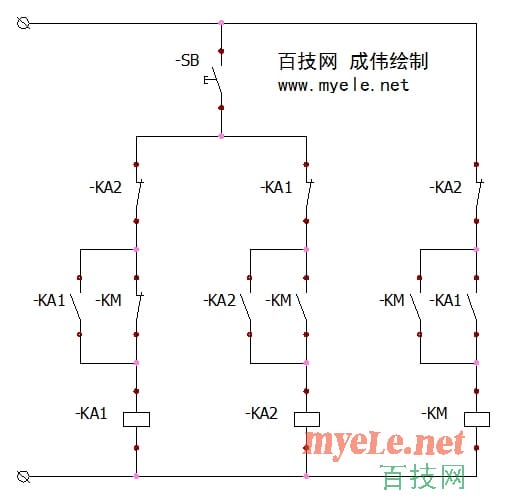

我们都知道,接触器的启动与停止,是由两个按钮控制的,一个启动按钮,一个停止按钮。一次在单位上闲谈的时候,一位老工人说,你知道怎么用一个按钮控制接触器启动停止吗?我百思不得其解,便向老师傅请教如何实现,可他说他也不知道,只是别人问他的一个问题。今天偶尔看到了这个电路的原理图,分享给大家。这也算是电工行业的一个脑筋急转弯题吧!你也可以在没事的时候,为难一下你的同行。
当然了,如果你是一个电工新手,学习这个电路,对你以后熟悉接触器控制电路,培养接触器控制电路分析能力还是非常有帮助的。
1、KM吸合:
(1)KA1线圈回路接通:按下SB按钮,电流通过SB按钮 — KA2常闭点 — KM常闭点 — KA1线圈 — 电源另一端。KA1线圈电源回路闭合,KA1常闭的闭合,使KA1的线圈临时自保。
(2)KM接触器线圈回路接通:KA1吸合后,KA1常开点闭合,接通KM线圈回路。电源 — KA2常闭点 — KA1常开点 — KM线圈 — 电源另一端。KM线圈回路接通,KM吸合,同时,KM常闭的闭合,KM线圈回路自保。
2、KM停止:
由于此时KM1吸合,KM的常闭点分开,断开了KA1的线圈回路,KA1不会吸合。而KM常开点闭合,为KA2的吸合做好准备。再次按下SB按钮。电源通过SB按钮 — KA1常闭点 — KM常开点(此时已闭合)— KA2线圈 — 电源另一端。KA2线圈得电吸合,断开KM回路中KA2常闭点,KM释放停止。
以上就是一个按钮控制接触器启动停止的过程。不过在电路图中,KA1线圈回路中接入了KA1的常开点,KA2的线圈回路中接入了KA2的常开点,大家分析一下为什么要加这两个点?不加行吗?
按钮
,
电源
热帖推荐
[视频]皮带机电控系统运行维护与检修视频教程
馈电开关电压显示错误的维修--成伟维修笔记10
掘进机原理与维修视频教程
T008新版电工手册pdf(电子版)下载
创安防爆ZJZ系列照明信号说明书
创安防爆KJZ 永磁系列矿用隔爆兼本质安全型真空馈电开关说明书
艾柯夫SL750采煤机汉语使用手册
零基础学煤矿电工视频之防爆磁力启动器主回路-隔离开关
采煤机原理与维修视频教程 免费下载 手机电脑平板都可看
馈电开关不吸合故障终极解决方案--成伟维修笔记9
1、防爆磁力启动器的使用方法
高防开关短路跳闸故障的维修_成伟维修笔记8
相关帖子
•
2、EBZ200掘进机前级电源先导回路与门闭锁电路
•
tk200远控按钮不能正常起车?
•
EBZ200掘进机电气原理讲解 — 截割电机启动停止(1)
•
EBZ200掘进机电气原理讲解 — 控制回路漏电保护原理
•
矿用防爆软启动器教程——21、软启动器的电源同步检测
•
新型80、120开关防爆磁力启动器原理讲解——远控
•
7.2、KTK101-1_IC多功能扩音电话的参数设置
•
际安六组合开关原理讲解视频_4、控制电源
•
天津华宁集控教程--11.2、就地启停按钮参数设置
•
7照明电源漏电保护电路
回复
举报
fmyfang
|
2018-6-11 23:13:16
|
显示全部楼层
互锁功能吧,如果不加的话,按下启动按钮KM吸合后KA2得电,就又分闸了
回复
支持
反对
举报
biyfn
|
2018-5-26 16:21:10
|
显示全部楼层
加入这两个点应该停不了了吧
回复
支持
反对
举报
whk
|
2018-5-17 21:17:10
|
显示全部楼层
:为什么要加呢
