际安的80开关接线方法

[复制链接]
查看2462 | 回复4 | 2018-3-29 00:38:41 | 显示全部楼层 |阅读模式
<
本人刚入坑不久,认真研究了坛主的教程,下井对照80开关发现与坛主所讲80开关控制按钮接线柱不对应,际安开关中按钮接线柱还接有二极管,什么原理?怎么能对照起来,望大神指导。
热帖推荐
zjr | 2022-5-31 23:35:21 来自手机 | 显示全部楼层
二极管的作用就是为本安继电器供电,而且为了防止控制线破损导致开关自启
成伟 | 2022-5-17 17:43:41 来自手机 | 显示全部楼层
不是不一样,是这篇教程你还没有看完,看完就知道为什么加二极管了。要不先看看这篇帖子:http://www.myele.com/thread-14431-1-1.html
773583186 | 2022-5-17 12:04:36 | 显示全部楼层

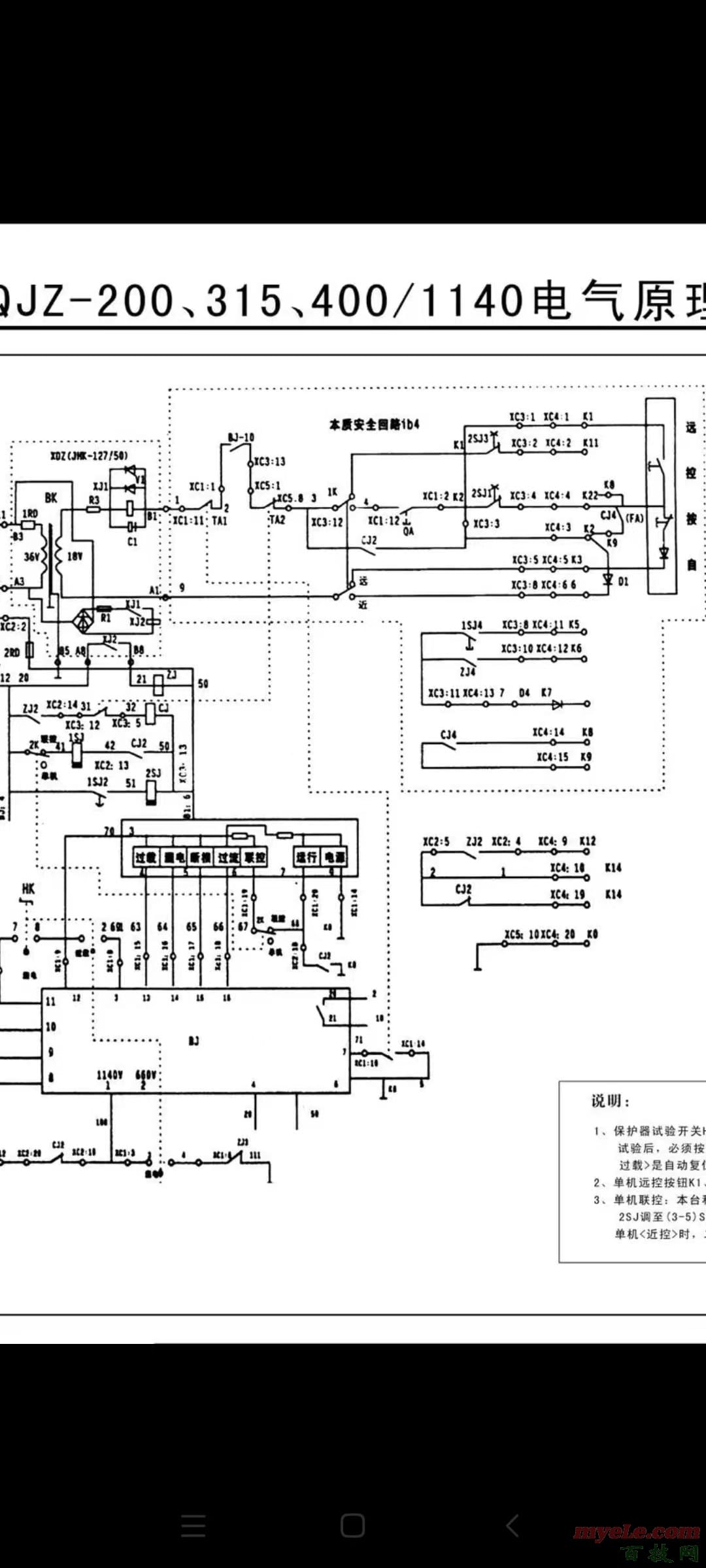

你看下这个接线图,是不是这样的
773583186 | 2022-5-17 12:00:10 | 显示全部楼层
按钮里面的接线柱二极管是不是把交流电变直流电,9号线返回继电器的是直流电
