EBZ200掘进机电气原理讲解 — 瓦斯闭锁保护

上一贴       目录        下一贴

        EBZ200掘进机GJC4型甲烷传感器来检测工作面的瓦斯浓度，当瓦斯检测仪测得的瓦斯含量达到1.5%时，主控器通过程序控制瓦斯继电器动作，使前级电源隔离开关打开, 从而停前级电源。

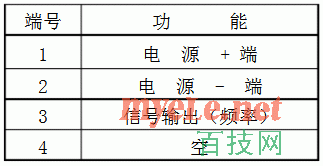

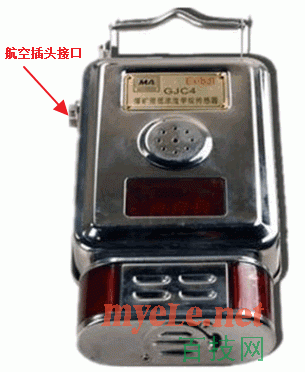

上图是GJC4型甲烷传感器，它通过航空插头与外部接线连接。他的各引脚位置及定义如下图表

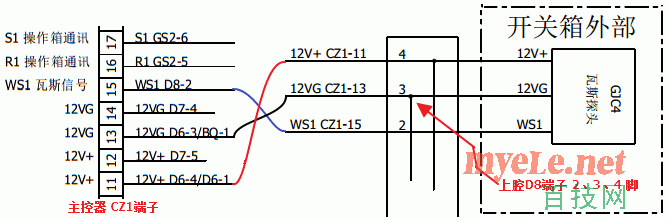

主控器通过上腔的D8端子与甲烷传感器连接，如下图：



        主控器CZ1的11、13端通过D8端子的3、4接接甲烷传感器航空插头的1、2端，是甲烷传感器的工作电源。主控器CZ1的15端通过上腔端子D8的2脚接入甲烷传感器航空插头的3脚。这根线是信号线，甲烷传感器根据瓦斯的浓度，向主控器输出200～1000Hz的频率信号。主控器根据信号频率的高低来判断现场瓦斯的浓度。当瓦斯检测仪测得的瓦斯含量达到1.5%时，主控器通过程序控制瓦斯继电器动作，使前级电源隔离开关打开, 从而停前级电源。
