[原创] EBZ200掘进机电气原理讲解 — 油温过高及油位过低保护 |
|
油温传感器检测油温信号送到主控器，当检查的信号高于设定值，主控器发出油温过高常报警信息，使电机停止，油温正常时自动复位。 油位传感器将油位信号传输给主控器，用于在显示屏上显示油位信息。

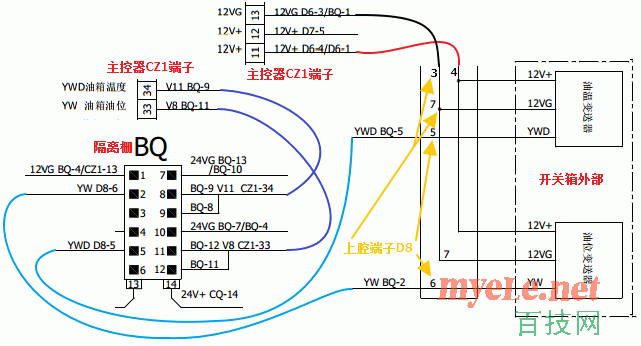

上图是油位和油温传感器的原理图： 主控器CZ1的11、13端子通过上腔D8接线柱的3（7）、4脚接入温度传感器和油位传感器，作为两个传感器的工作电源。 油位传感器的信号输出端YW通过D8端子的6脚接入隔离栅的2脚，隔离栅将信号隔离处理后从11脚输出，然后接入主控器CZ1端子的33脚。用于在显示屏上显示油位信息。 油温传感器的信号通过上腔接线柱D8的5脚接入隔离栅的5脚，隔离栅处理后从9脚输出，然后接入主控器CZ1的34脚。当主控器检查油温信号高于设定值，主控器发出油温过高常报警信息，使电机停止，油温正常时自动复位。 隔离式安全栅（隔离栅）的主要作用：
