[原创] EBZ200掘进机电气原理讲解 — 主回路漏电保护与真空管粘连保护 |
|
真空管粘连保护： 我们用油泵回路为例来讲解真空管粘连保护原理，其余回路的保护与此保护相同。

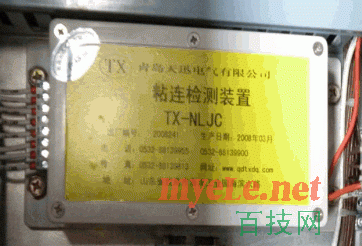

油泵主回路负荷侧的一根相线通过KM1的常闭点，接入粘连保护模块的1脚，然后从粘连模块5脚出来后，经过KM7的51、52常闭点输入主控器CZ1的1端，如上图中的黄色和黑色箭头所示。粘连保护模块如下图所示：
当系统刚送上电或主控器向KM1发出释放指令之后，主控器会首先检测真空管是否粘连，其原理是由粘连模块的1脚检测KM1的负荷侧是否带电，若带电，粘连保护模块就会从5脚向主控器的CZ1-1脚输入一个电压信号，主控器检测到此电压信号后，就会发出“油泵粘连”故障信息。 主回路漏电检测： 主回路漏电检测与真空管粘连保护有一部分电路是共用的，粘连保护与漏电保护经KM7接点切换。
