[原创] 矿用软启动器教程——8、晶闸管反并联在单相交流电中的应用

[复制链接]
查看4654 | 回复1 | 2020-2-9 14:25:28 | 显示全部楼层 |阅读模式
<

8、晶闸管反并联在单相交流电中的应用

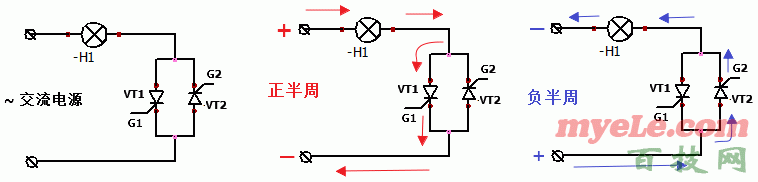

        在前面讲的晶闸管交流电路中只有一只晶闸管,它只能在交流电的正半周导通,而在负半周始终无法导通。我们可以在原晶闸管的旁边反并联一支晶闸管,让它在负半周的时候导通。如下图:

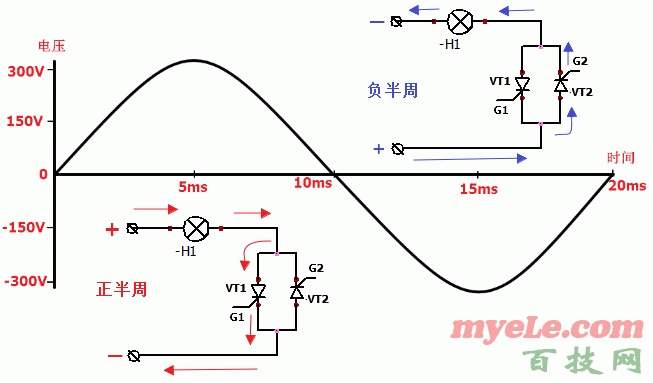

        交流电在正半周的时候,我们给VT1的控制极G1加触发电压,则交流电正半周电流从VT1流过;负半周的时候,给VT2的控制极G2加触发电压,负半周时电流就从VT2流过。这样,负载H1两端的电压基本上就和电源电压一样了。

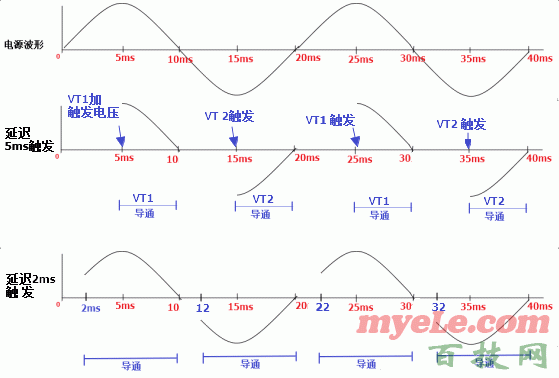

        我们要想调整H1两端的电压,同样可以在正半周到来时,晚上几毫秒给VT1的控制极加触发电压,VT1就会晚导通一会;负半周到来的时候,再晚几毫秒给VT2的控制极加触发电压,则VT2就会晚导通一会,从而达到调整负载H1的两端电压的目的,其所得到的电压如下图的波形所示。



评分

参与人数 1技能 +2 收起 理由
戒~ + 2

查看全部评分

热帖推荐
戒~ | 2020-12-15 20:55:30 | 显示全部楼层
IGBT和这一原理一样吗?
