矿用软启开关教程——9、三相交流电中晶闸管反并联电路
[复制链接]
4548
|
2
|
2020-2-9 14:43:07
|
显示全部楼层
|
阅读模式
<
上一讲
本教程目录
下一讲
9、三相交流电中晶闸管反并联电路

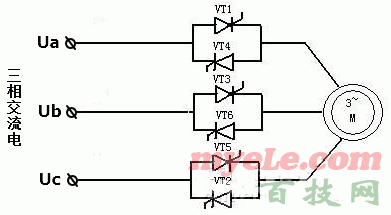

根据两个晶闸管反并联连接在单相交流电中应用的原理,我们同样可以在三相交流电中使用晶闸管反并联连接来调整负载的电压。如下图所示:
在每一相中反并联连接两个晶闸管,
A相的正半周,给VT1的控制极加触发电压,负半周给VT4的控制极加触发电压;
B相的正半周,给VT2的控制极加触发电压,负半周给VT5的控制极加触发电压;
C相的正半周,给VT3的控制极加触发电压,负半周给VT6的控制极加触发电压。
要想调整负载端电压的大小,只需要在相应的时间段适当延迟晶闸管的触发时间即可。
在软启动器中,实现电动机的软启动就是采用这样的电路,接下来我们将正式讲解软启动器电路。
