[原创] 矿用防爆软启开关教程——11、软启动器主回路

[复制链接]
发表于 2020-2-10 14:33:04 | 显示全部楼层 |阅读模式

11、软启动器主回路

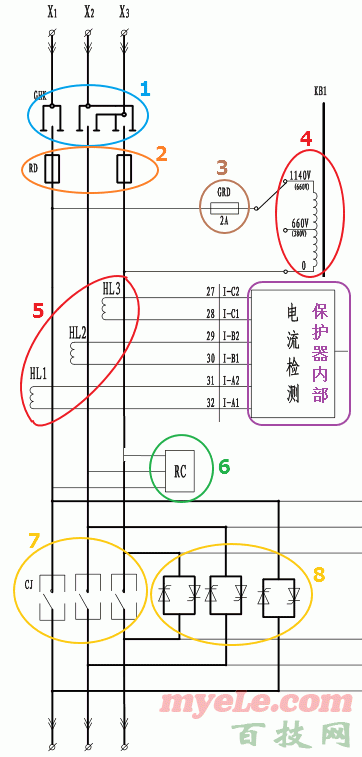

    下图是软启动器的主回路,我们可以看出,这个主回路中的元件和我们以前介绍的各种防爆磁力启动器的主回路差不多,相信很多朋友已经看明白了,这里也就不详细介绍了,只是大体讲一下。如果你还不是很了解,就先看看成伟写的80开关教程吧:http://www.myele.com/thread-11260-1-1.html

1、隔离换相开关。有两个作用
(1)隔离:停电时,隔离开关的两个触点之间有明显可见的断开点。
(2)换相:开关有正反两个接通位置,起到换相的作用,可以改变电动机的旋转方向。
2、主回路熔断器:在主回路中作为短路保护的后备保护,一般短路时,保护器会首先动作,次熔断器作为保护万一失灵时的后备保护。
3、控制回路熔断器:作为控制变压器回路短路保护。
4、控制变压器:为控制电路提供所需的各种电压等级的电源。
5、电流互感器:为保护器提供主回路电流信号。
6、阻容吸收装置:吸收主回路中浪涌电压。
7、真空接触器:软启动完成后,维持主回路的导通。
8、晶闸管组:实现电机软启动功能,软启的原理前面已经介绍过了。

评分

参与人数 1技能 +1 收起 理由
奔波霸 + 1 赞一个!

查看全部评分

 楼主| 发表于 2020-3-20 09:54:04 | 显示全部楼层
黑夜般的温柔 发表于 2020-3-19 16:36
真好,简单易懂,就是有个疑问,只是门极触发电压一直给还是给一下就好了。或者说是一个高电平或者是上升一 ...

门极触发,每次一个脉冲!
回复

使用道具 举报

发表于 2020-3-19 16:36:17 | 显示全部楼层
真好,简单易懂,就是有个疑问,只是门极触发电压一直给还是给一下就好了。或者说是一个高电平或者是上升一样。
