矿用软启动器教程——14、电机启动后的线路切换

14、电机启动后的线路切换

上一讲      本教程目录       下一讲

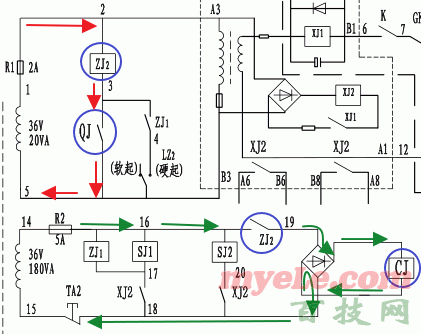

        控制保护器根据设定时间或检测到电机启动完成，则停止触发脉冲。同时，控制保护器内部的“切换触点”闭合，



        接通中间继电器ZJ2的线圈回路（下图红色箭头所示），ZJ2吸合；ZJ2触点闭合，接通主回路真空接触器CJ的线圈回路，主接触器闭合。启动完成，电机进入正常运行状态。

上一讲      本教程目录       下一讲

戒~ 发表于 2020-2-20 16:40
zj2的闭合是在保护器内部完成的？

保护器内部切换触点QJ闭合，接通ZJ2

zj2的闭合是在保护器内部完成的？
