矿用软启开关教程——15、启动中与启动后的自保电路

15、启动中与启动后的自保电路

上一讲      本教程目录       下一讲

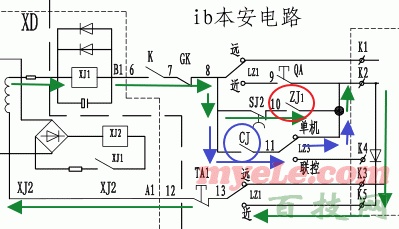

    启动时，我们按下启动按钮；但是，软启动器的启动时间较长，在启动的过程中，我们总不能始终按着启动按钮吧，这便有了启动过程中的自保回路。ZJ1吸合后，与启动按钮QA并联的ZJ1（下图红圈内）触点闭合，在启动过程中启动自保作用。启动完成后，主接触器CJ已经吸合，其辅助触点（下图篮圈内）便是自保触点



    我们再看上图中，与触点ZJ1串联的SJ2触点。这是一个延时断开常闭点，就是线圈没电时，这个触点是接通的。线圈得电之后，它并不立即断开，而是按设定的时间，延时一段时间后才断开。在前面的章节中已经介绍了它的线圈回路是与ZJ1的线圈回路同时接通的，这样ZJ1触点闭合时，它还没有断开，此时启动中的自保回路是接通的（上图绿色箭头所示）。延时一段时间后，SJ2常闭点断开，启动中的自保回路失去作用。如果这时已经完成启动，CJ已经吸合，则启动后自保回路起作用，软启动器正常运行。如果这时还没有完成启动，则回路断开，启动失败。
    所以，SJ2的延时时间按照开关正常启动所需的时间设定。如此看，SJ2有两个作用1、正常启动后，切断启动中的自保回路。2、长时间没有完成启动，则切断启动回路，起到保护的作用。
