17、软启动器的远程控制

上一讲          本教程目录       下一讲

        在了解了软启动器的近控原理之后,再了解远控就简单多了。

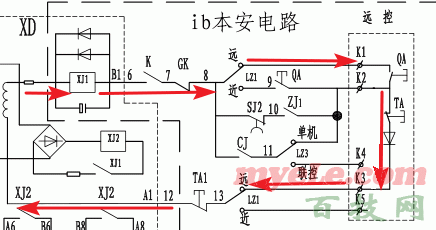

        首先,将远近控转换开关拨至“远控”。将远控按钮按照下图连接。别忘了远控的时候也要串接一支二极管。


        按下远控按钮中的启动按钮QA,电流从变压器的一端开始 → XJ1线圈 → 漏电闭锁插件触点K → 保护器故障输出触点GK → 远控转换开关LZ1 → 接线端子K1 → 远控停止按钮TA →接线端子K3 →远近控转换开关LZ1 → 本地停止按钮TA1 → 变压器另一端。
        先导插件继电器XJ1线圈回路接通,XJ1吸合,接下来XJ2、ZJ1、ZJ2、CJ等吸合过程与近控就是一样的了,请参照近控原理自行分析。
远程控制的自保回路也与近控基本一致,这里也就不再详细介绍了。
