[原创] 新型80、120开关防爆磁力启动器原理讲解——远控

[复制链接]
发表于 2020-3-26 15:15:55 | 显示全部楼层 |阅读模式
上一讲          本教程目录         下一讲

3、远控
在了解了近控的原理之后,再看远控回路就简单多了。

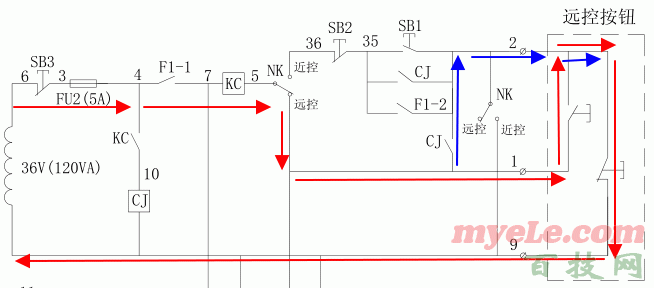

变压器一端→→停止按钮SB3→→保护器接点F1_1→→KC线圈→→远近控选择开关(此时选择开关拨至远控)→→1号线→→远控启动按钮→→远控停止按钮→→9号线→→变压器另一端。
此时按下远控启动按钮,KC回路接通,KC吸合接通CJ线圈回路。CJ吸合,接通主回路。CJ辅助触点闭合自保。自保回路如上图蓝色箭头所示。变压器一端→→SB3→→F1_1→→KC→→NK→→CJ→→2号线→→远控停止按钮→→9#线→→变压器另一端。

上一讲          本教程目录         下一讲






上一篇:新型80、120开关防爆磁力启动器原理讲解教程——近控
下一篇:新型80、120开关防爆磁力启动器原理讲解_水位自动控制
