[原创] 新型80、120开关防爆磁力启动器原理讲解_水位自动控制

  [复制链接]
查看9815 | 回复10 | 2020-3-30 19:49:48 | 显示全部楼层 |阅读模式
上一讲          本教程目录         下一讲

4、水位自动控制
水位自动控制一般使用于负载为水泵,可以实现自动排水。要使用水位自动控制功能,将远近控选择开关拨至远控。但远控按钮不需要接。

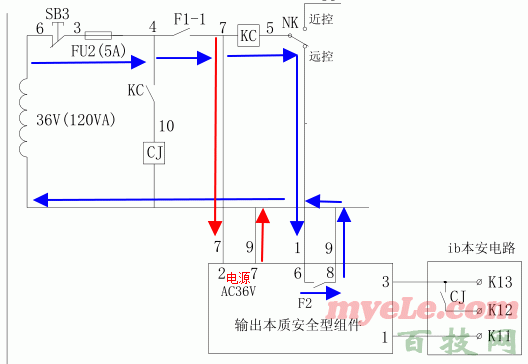

        7号线和9号线接至本安型组件F2的2脚和7脚,为F2提供工作电源(上图红色箭头所示)。KC线圈回路的通断由F2组件的接点(6脚、8脚)控制。此时,KC线圈的回路为:变压器一端→→SB3→→FU2→→F1_1→→KC线圈→→远近控选择开关NK→→1#线→→F2组件6脚→→F2内部接点→→F2组件8脚→→9号线→→变压器另一端。
F2内部接点闭合,KC线圈得电吸合。F2内部接点断开,KC线圈释放(上图蓝色箭头所示)。


F2触点控制着主接触器的吸合与释放。而F2触点是根据水位的高低来分合的。

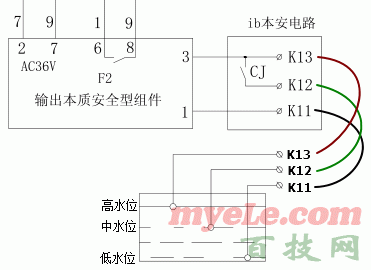

(1)、高水位启动:ib本安回路的K11,K12,K13接三个水位探极,分别放在水中高、中、低三个位置。水是导电的,当水涨至高水位时,K11与K13导通,F2触点闭合;磁力启动器吸合,水泵启动开始排水。F2触点启动回路为:本质安全型组件3脚→→K13→→高水位探极→→低水位探极→→K11→→本安组件1脚。
(2)、中水位自保:
购买主题 已有 39 人购买  以下内容隐藏,需向作者支付 3 技能    或点此升级VIP会员     才能浏览
