[原创] 新型80、120开关防爆磁力启动器原理讲解--6、漏电闭锁

[复制链接]
发表于 2020-4-4 14:50:45 | 显示全部楼层 |阅读模式
上一讲          本教程目录

       6、漏电闭锁保护

        漏电闭锁的作用就是:在磁力启动器还没有启动之前,保护器首先检测启动器负荷侧线路绝缘情况,当线路绝缘过低时(1140V时,绝缘低于40KΩ;660V时,绝缘低于22KΩ),保护器动作,磁力启动器不能吸合。

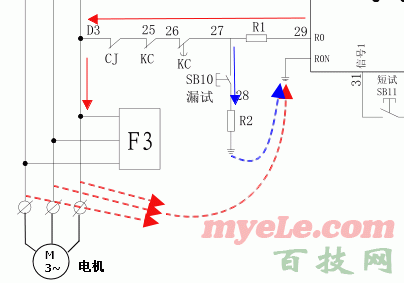

        漏电闭锁检测一般使用附加直流的漏电检测(附加直流漏电检测原理http://www.myele.net/thread-14682-1-1.html),本开关的漏电闭锁检测回路为:保护器RO端→29#线→电阻R1→27#线→KC继电器延时常闭点→26#线→KC常闭点→主接触器CJ常闭点→负荷侧→大地→接地网络→保护器RON端。
        正常情况下,
购买主题 已有 12 人购买  以下内容隐藏,需向作者支付 9 技能     或点此升级VIP会员     才能浏览
