天津华宁集控KTC101通信控制一体化系统说明书详解教程

4.3.1、主控器内部的功能模块(1)

上一讲           教程目录        下一讲


    由于KTC101的参数太多,现在还不能对每个参数都进行讲解,接下来先对几个重要的参数介绍一下。

图4.3.1

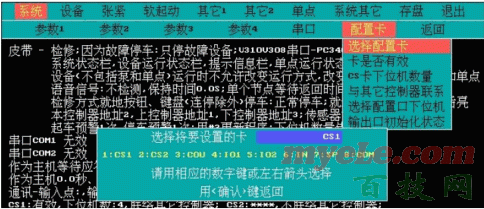

    配置卡参数也属于系统参数,在一级菜单“系统”中可以找到二级菜单“配置卡”。在讲“配置卡”设置之前,先介绍一下KTC101主控器内部的功能卡。

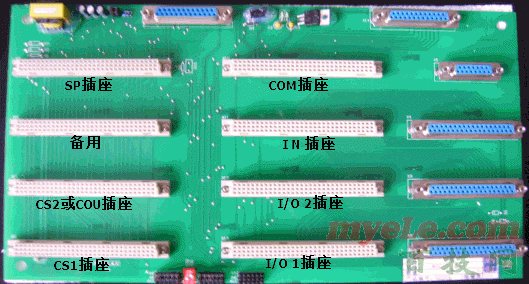

由于每个单位的现场情况不同,对KTC101要求的功能也不同,为了适应各种应用环境,KTC101设计了各种功能卡。就像电脑里的声卡、显卡、网卡一样,你需要什么功能,就使用什么卡。使用的时候,把需要的功能卡插到主控器内部主板上相应的插槽里,再对参数进行设置一下即可。图4.3.2是主控器内部主板的实物图。

图4.3.2

KTC101主控器内部的功能卡有:

    1、沿线检测模块:又称CS模块


图4.3.3


    主板上有两个CS插座,CS1和CS2。第二讲(http://www.myele.com/thread-47251-1-1.html)中连接七芯电缆的CS1插座就是与CS1模块连接的。
沿线检测模块(CS)的作用是对沿线设备的状态进行查询,比如哪台电话按下了闭锁按钮、沿线在何处有断路等,并把结果传送给主控模块。

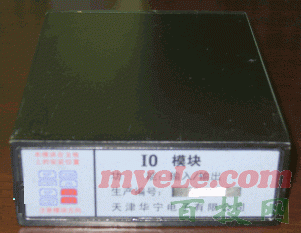

2、I/O模块:即输入/输出模块,

图4.3.4


    与第二讲(http://www.myele.com/thread-47251-1-1.html)中的KJS101功能差不多,主要是与主控制器附近的设备连接进行控制。这样,连接主控器附近的设备就不用再安装KJS101输入输出模块了。每一个I/O模块有10路开关量输出和12路开关量和频率量的输入。这里既然提到了开关量和频率量,就简单介绍一下什么是开关量和频率量

开关量:

购买主题 已有 37 人购买  以下内容隐藏,需向作者支付 3 技能    或点此升级VIP会员     才能浏览
