[原创] KTC101维修教程_配置卡设置

[复制链接]
发表于 2020-5-31 15:36:20 | 显示全部楼层 |阅读模式
天津华宁集控KTC101通信控制一体化系统说明书详解教程

4.3.2、配置卡设置

上一讲           教程目录        下一讲

1、选择配置卡
    简单介绍了一下主控器内部的几种功能卡,再来看一下配置卡选项就比较容易理解了。

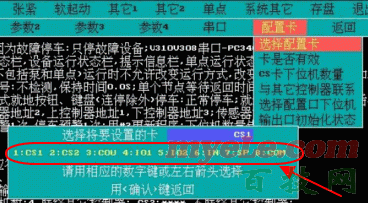

图4.3.9

    看图4.3.9中“选择配置卡”选项中都是我们前面介绍的功能模块,你要设置哪个模块,就选择哪个模块。我们现在选择CS1,因为我们的设备是通过七芯电缆接在CS1插座上的,是与CS1模块相连的。选中CS1后,按确认键返回。

2、卡是否有效选项

图4.3.10

    使用方向键将光标移到“卡是否有效”选项上。这里所说的卡是指CS1卡,因为“选择配置卡”选项中选择的CS1卡;如何刚才选择CS2卡,这里的是否有效就指CS2卡;如果刚才选择的SP卡,这里所指的就是SP卡。
  因为我们使用了CS1沿线接口进行了设备的连接,所以这里要选择“有效”。不过要保证主控器内部主板的CS1插座上装有CS模块。

3、CS卡下位机的数量

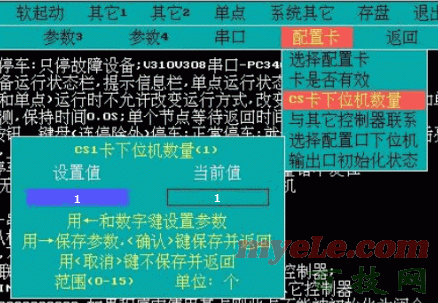

图4.3.11

    这里所说的CS卡也是指刚才选择的CS1卡,目前我们在CS1沿线只接了一台KJS101-4型本安输入输出箱,所以下位机的数量要设置为“1”。记住,设置的下位机个数一定要与沿线所接的下位机台数保持一致,否则可能造成系统无法工作。

4、与其它控制器联系

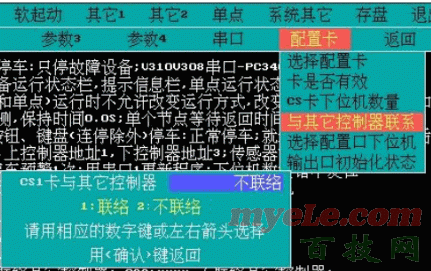

图4.3.12

    在这里只使用了一台KTC101主控器,并且没有与其它的KTC101系统连接,所以这里选择“不联络”。

5、选择配置口下位机

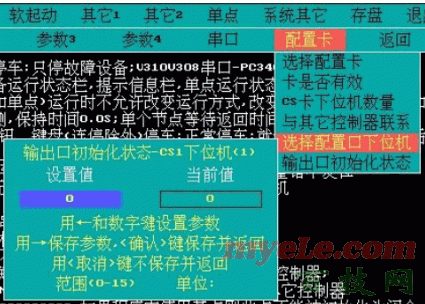

图4.3.13

    这个选项是为下一个选项“输出口初始化状态”做准备的。在第一个选项“选择配置卡”,我们选的CS1,所以这里说的“配置口下位机”则指CS1沿线的下位机。目前CS1沿线只接了一台下位机,要是接了多台下位机,想对其中一台下位机的“输出口”进行初始化,就在这里选择。虽然我们只接了一台,但是还是要选择一下的。设置值为“0”,则代表第一台下位机。因为是使用的十六进制,所以从0开始。

6、输出口初始化状态

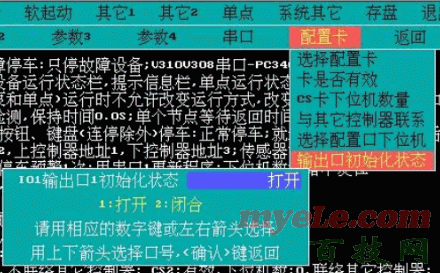

图4.3.14

在前面我们已经做了选择,第1项“选择配置卡”选择的CS1,第5项“选择配置卡下位机”设置为“0”。所以这里所说的“输出口初始化状态”则是指CS1沿线的第一台下位机的输出口,也就是我们接的KJS101-4本安型输入输出箱的输出接口了。所谓初始化状态则是指
购买主题 已有 5 人购买  以下内容隐藏,需向作者支付 3 技能     或点此升级VIP会员     才能浏览

上一篇:KTC101维修教程_主控器内部的功能模块(2)
下一篇:天津华宁KTC101集控设备基础参数设置
推荐内容
发表于 2020-6-20 18:02:08 来自手机 | 显示全部楼层
这是cs1的1号下位机的1号点
回复

使用道具 举报

发表于 2020-6-15 09:47:27 | 显示全部楼层
“设置值为“0”,则代表第一台下位机。因为是使用的十六进制,所以从0开始。”
老师你好,以您这样说比如跑偏保护第一台该这样设置吗?“CS1.0.1"?
为什么我第一台设置成CS1.1.1 就是输入端子1接跑偏却正常呢?
回复
