[原创] 7.1、KTK101-1_IC多功能扩音电话的安装

[复制链接]
发表于 2020-7-12 10:55:57 | 显示全部楼层 |阅读模式
天津华宁集控KTC101通信控制
一体化系统说明书详解教程

7.1、KTK101-1_IC多功能扩音电话的安装

上一讲           教程目录        下一讲

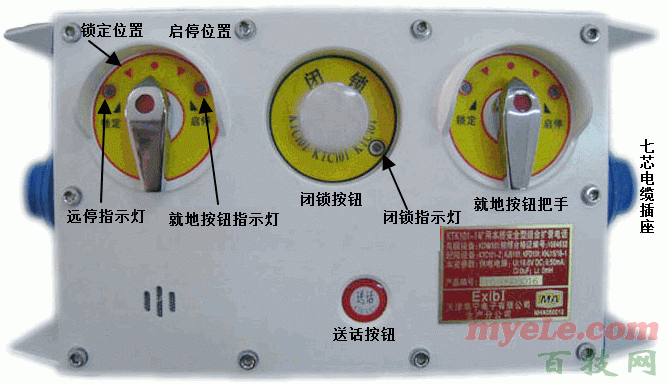

      现在,系统已经实现了使用KTC101主控器对各设备进行启停控制,并有控制沿线喊话功能(我们现在只在沿线安装了两台KTK101-1型扩音电话,如果需要,你可以安照上一讲的方法安装更多台)。这一讲,我们将实现在设备附近使用就地按钮对破碎机、转载机以及前后刮板运输机的单独启停。所使用的设备为KTK101-1-IC型多功能扩音电话。它不但具有KTC101-1型扩音电话的喊话功能,而且还带有两个旋转开关,可以对设备进行启停。具体控制哪台设备,需要通过参数设置。
图7.1
旋转开关正常时在中间位置,将旋转开关转至“锁定”位置时,被控的设备停止,控制器显示对应的设备远停;要启动设备,再把开关转回中间位置;把开关转至“启停”位置,松手后开关扳手自动回到中间位置,同时被控设备启车预警,再向“启停”位置扳一次把手,被控设备停车。

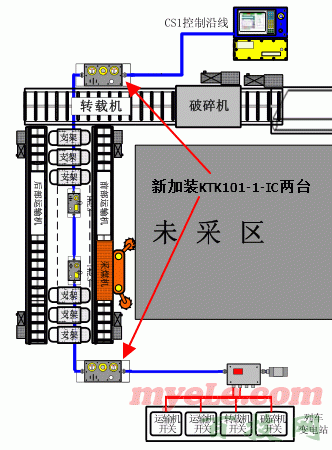

现在把其中一台多功能扩音电话安装在前部运输机头与转载机的搭接处,用于对转载机和破碎机单独控制,另外一台安装在前部运输机(前溜子)尾部,用于前后两部运输机的单独启停。位置如图7.2所示。
图7.2

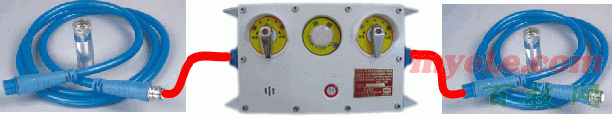

KTK101-1-IC的安装也很简单,与KTK101-1一样。只需使用带插头的七芯电缆串接到沿线中即可。

图7.3

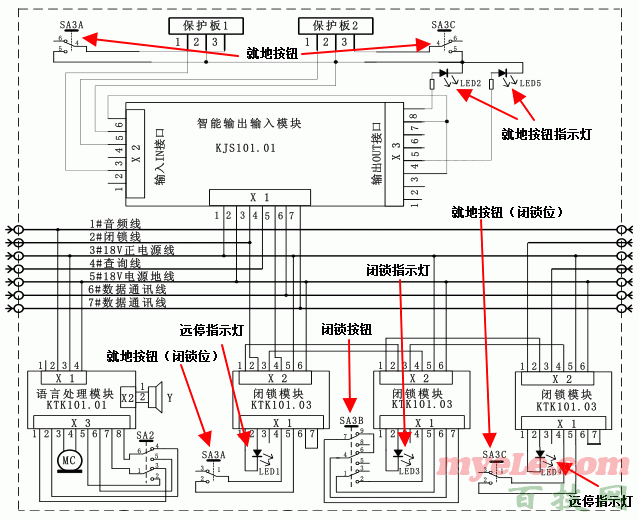

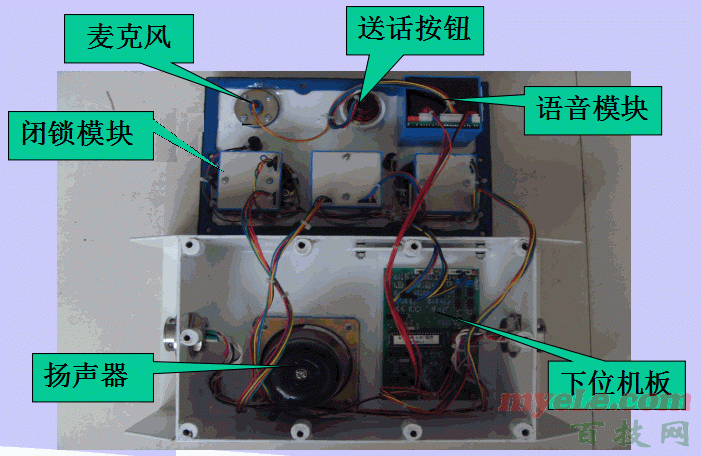

KTK101-1-IC多功能扩音电话安装完之后,需要在KTC101主控器中对参数进行设置。为了设置参数时更好的理解各参数项的含义,我们先来看看多功能扩音电话的内部接线。
图7.4
图7.5
它的内部主要由KJS101.01输入输出模块(在第二讲的时候介绍过,和那个模块是一样的http://www.myele.com/thread-47251-1-1.html),它负责将启停按钮的状态信号传送给主控器;KTK101.01语音处理模块,负责喊话功能;还有三块KTK101.03闭锁模块。其中中间的闭锁模块实现沿线闭锁功能,两边的两个模块实现所控设备的远停功能(即旋转开关在锁定位置时)。同样都是KTK101.03闭锁模块,另外两块是如何实现仅远停所控设备而不全线闭锁的哪?我们看看闭锁按钮

购买主题 已有 9 人购买  以下内容隐藏,需向作者支付 3 技能     或点此升级VIP会员     才能浏览

上一篇:求常州联力组合开关KJZ4-630说明书
下一篇:常州联力组合开关KJZ4-630说明书
推荐内容
发表于 2020-10-1 15:59:56 | 显示全部楼层
KTK101-1-IC型多功能扩音电话算是下位机吗
回复

使用道具 举报

 楼主| 发表于 2020-9-13 01:30:35 | 显示全部楼层
pzzxc 发表于 2020-9-12 07:31
为什么就不更新了呢

最近这段时间较忙,有时间一定更新,请持续关注!
回复

使用道具 举报

发表于 2020-9-12 07:31:42 | 显示全部楼层
为什么就不更新了呢
回复

使用道具 举报

发表于 2020-8-18 09:42:08 | 显示全部楼层
pzzxc 发表于 2020-8-5 18:43
这是厂家设定的呀

但是说明书上是没有的,我看、也是可以猜测到的,只是如何确定?依据是什么?
回复

使用道具 举报

发表于 2020-8-5 18:43:56 | 显示全部楼层
xzs031 发表于 2020-7-16 10:35
请问老师是如何确认6,7是闭锁线,4,5是查询线的,谢谢

这是厂家设定的呀
回复

使用道具 举报

发表于 2020-7-16 10:35:49 | 显示全部楼层
SA3B按钮接了闭锁模块4、5、6、7四个端端子,其中6、7端子是闭锁线
请问老师是如何确认6,7是闭锁线,4,5是查询线的,谢谢
回复

使用道具 举报

发表于 2020-7-16 10:15:39 | 显示全部楼层
望老师再接再厉,拿走学习了,谢谢!
回复

使用道具 举报
