[原创] 华宁集控KTC101教程8、泵和单点设备

[复制链接]
发表于 2020-10-19 15:51:11 | 显示全部楼层 |阅读模式
天津华宁集控KTC101通信控制
一体化系统说明书详解教程

8、泵和单点设备

上一讲          教程目录        下一讲



前面介绍了破碎机,转载机,前后溜子及多功能电话的安装及参数设置,现在,我们介绍一下泵和单点设备。

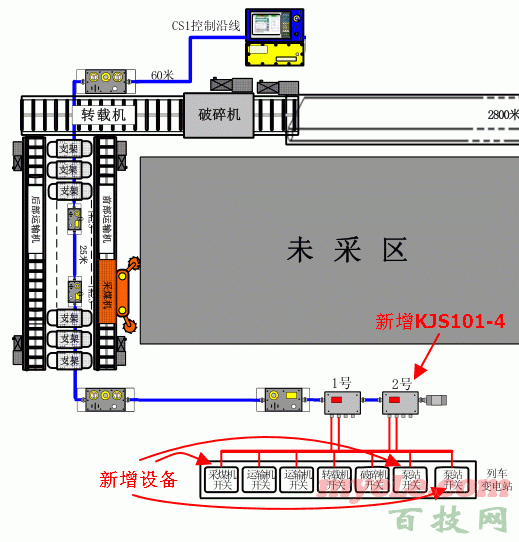

图8.1

我们使用KJS101-4型本安输入输出箱将采煤机开关和两台乳化泵站开关接入系统中。KJS101-4型本安输入输出箱的安装方法在第二讲http://www.myele.com/thread-47251-1-1.html 我们已经介绍过了,这里不在重复讲解。你可以结合第二讲的内容,自己分析一下采煤机、泵站、及KJS101-4的接线方法。

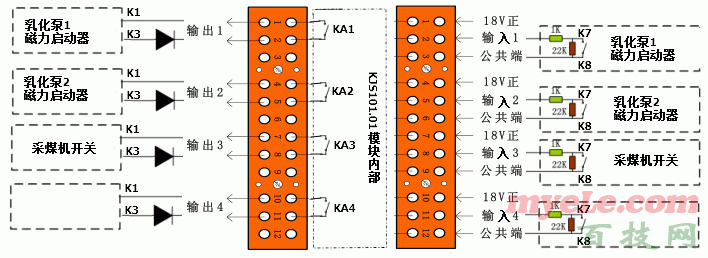

图8.2
在完成了硬件接线之后,还要对系统的参数进行设置。
1,选择要设置的设备。
在设置设备参数时,首先要选择需要设置的设备,然后才能对该设备的其它相关参数进行设置,我们以设置一台乳化泵为例。
单点→单点→选择要设置的问单点或泵。

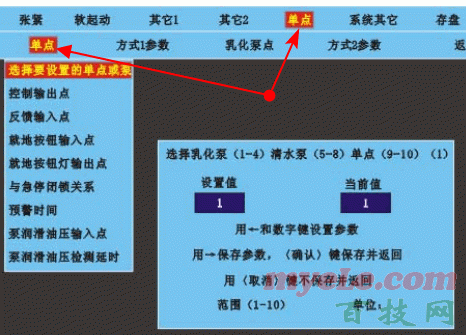

图8.3
因为我们接的是乳化泵,在弹出的窗口中输入1。再设置另外一台乳化泵的时候就输入2,采煤机开关作为单点设备,输入9。
2,控制输出点
单点→单点→控制输出点

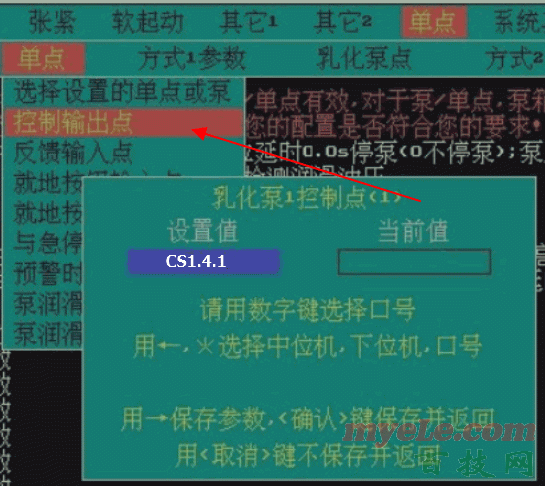

图8.4
控制输出点的值设置为CS1.4.1

3,反馈输入点
单点→单点→反馈输入点

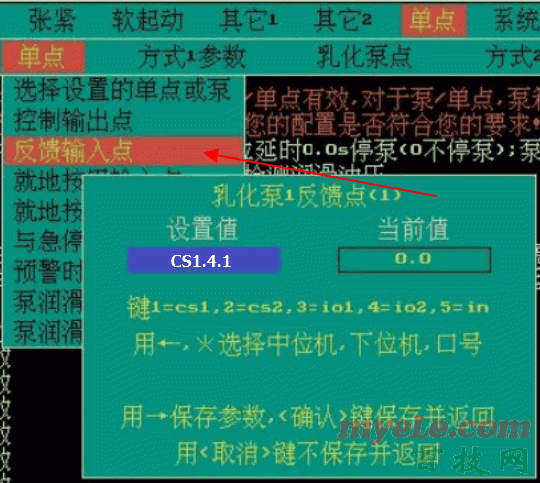

图8.5
反馈输入点的值也是CS1.4.1,不过与刚才的CS1.4.1可不是同一个哟,刚才那个是输出点,这个是输入点,虽然都是CS1.4.1,但表示的并不是同一个接口。乳化泵2与采煤机开关的设置方法与乳化泵1一样。
设置完上面几个参数后,就可以使用KTC101控制这些设备了。具体的操作方法如下:

购买主题 已有 9 人购买  以下内容隐藏,需向作者支付 2 技能     或点此升级VIP会员     才能浏览

上一篇:致成老师
下一篇:【淮南万泰】变频器培训资料
推荐内容
发表于 2020-10-20 07:56:44 | 显示全部楼层
我这乳化液和清水泵基本是在工作台这里,实际操作设置一般用IO模板。
回复

使用道具 举报

发表于 2020-10-20 07:39:22 | 显示全部楼层
收藏学习了,期待老师继续努力更新。
回复

使用道具 举报
