天津华宁集控KTC101通信控制
一体化系统说明书详解教程

13.1、速度传感器的安装

上一讲         教程目录        下一讲

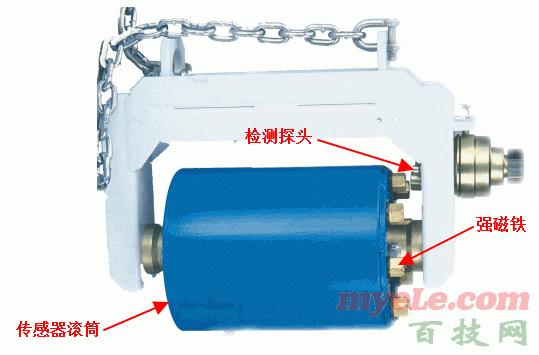

        为了及时发现皮带打滑、超速、欠速等故障,需要在皮带上面安装速度传感器,时刻监视着皮带运行的速度。在KTC101系统中使用的速度传感器型号为GSC-200/1000-SC型。它的外形如下图所示:
图13.1.1

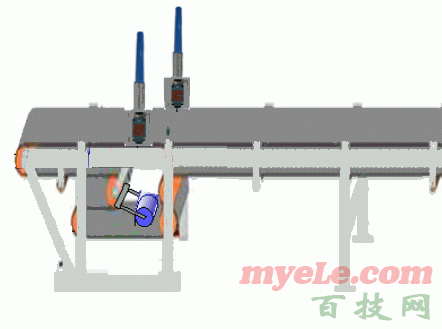

        速度传感器上面有一个滚筒,在现场安装时,速度传感器安装在皮带机的下层皮带上(如图13.1.2),靠传感器自身重力使传感器滚筒与下层皮带紧密接触,皮带运行时通过摩擦力带动速度传感器滚筒同速转动。在传感器滚筒的侧面装有强磁铁,强磁铁会不断掠过速度检测探头,通过探头检测磁铁单位时间内掠过的次数,传感器就可换算出皮带当前速度,然后输出200~1000HZ的模拟量信号给控制系统。
图13.1.2
        控制系统根据接收到的频率信号,就可以知道当前皮带的速度。然后将当前速度与系统中设定额定速度进行比较。当皮带运行时的速度超过了额定速度110%时,控制系统就认为皮带超速了,经过一段时间的延时,如果速度没有降下来,就会超速报警。
        当皮带运行速度达到额定速度的120%时,经过一段时间的延时,如果仍超速120%,系统就会控制皮带停机。
        通过检测速度传感器的信号来完成皮带的超速报警和超速停车的做法称之为超速保护。
        皮带在运行时,如果速度降低到额定值的70%时,系统会认为皮带欠速打滑,经过保护延时后,会进行欠速打滑报警。当皮带速度降低到额定速度的50%时,经保护延时后,系统会进行欠速报警,并且控制系统控制皮带停机。
        通过检测速度传感器的信号来完成皮带的欠速报警及欠速停车的做法称之为欠速保护。

接下来我们看速度传感器如何接线
购买主题 已有 5 人购买  以下内容隐藏,需向作者支付 3 技能     或点此升级VIP会员     才能浏览
