15.1、烟雾传感器在KTC101系统中的安装

显示全部楼层 · 2021-4-19 20:29:56

天津华宁集控KTC101通信控制

一体化系统说明书详解教程

15.1、GQL0.1-Y 型烟雾传感器的安装

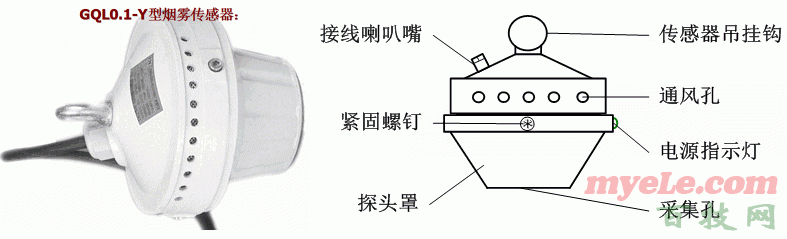

在煤矿井下，由于皮带机的机械摩擦容易引起火灾事故。而火灾会产生烟雾。为了及早发现火灾事故，我们在皮带机控制系统中安装烟雾传感器（见第九节图9.1http://www.myele.com/thread-47309-1-1.html）。一旦皮带在运行中产生大量烟雾，控制系统可以提前报警，并停止皮带运转。GQL0.1-Y 型烟雾传感器如图15.1.1所示

图15.1.1

烟雾传感器,吊挂在皮带的上方。环境中的气体从传感器的采集孔进入，通风孔流出。当经过探头的气体烟雾超标时，对外发出光电提示，并输出开关量信号（输出点由常开变成常闭）。传感器输出点与皮带控制系统的接线如图15.1.2。传感器工作的时候是需要电源的，电源的额定电压为直流12V或18V。传感器1号端子为电源的正极，接到KJS101-8型本安输入输出箱输入端的18V正，传感器2号端子为电源负，接到输入端的

购买主题 已有 14 人购买 以下内容隐藏，需向作者支付 2 技能 或点此升级VIP会员 才能浏览

热帖推荐

孤单人 · 2021-4-20 06:44:24

2和4直接短接，3和4不再短接也可以吧

成伟 · 2021-4-20 09:24:22

孤单人发表于 2021-4-20 06:44
2和4直接短接，3和4不再短接也可以吧

2和4短接，只是说，2#、4#都接到输入端子公共端，他两短接后只是公用一根接线而已。
GQL0.1-Y 型烟雾传感器在KTC101系统中使用，3#和4#必须短接。所以2和4短接后，3和4也要短接
