17.1、纵向撕裂传感器的安装

上一讲         教程目录        下一讲
图17.1.1

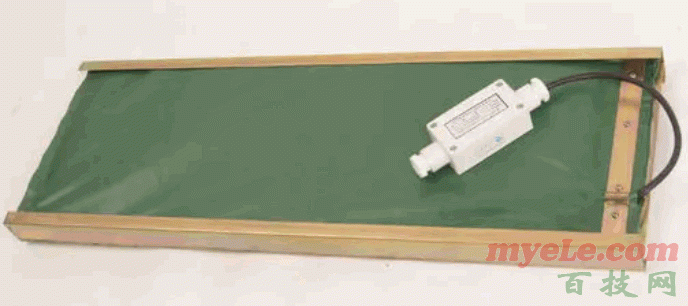

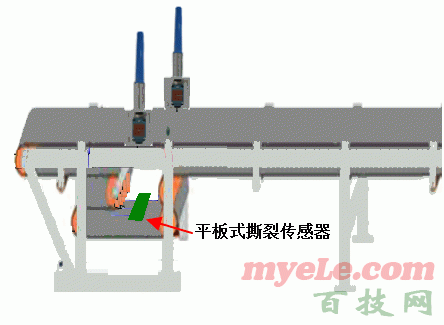

        皮带在运行的时候有时会因为某种原因造成皮带纵向撕裂，为了检测此现象，要求有纵撕传感器，安装在皮带机尾落煤点附近上层皮带的下面（图17.1.1），当发生断带或撕裂时，煤就会落下来，砸在纵撕传感器上，同时纵撕传感器动作，给KTC101系统一个信号，KTC101系统作出判断，停止皮带的运行，这就是纵撕保护。纵撕传感器的外形如图17.1.2所示

图17.1.2

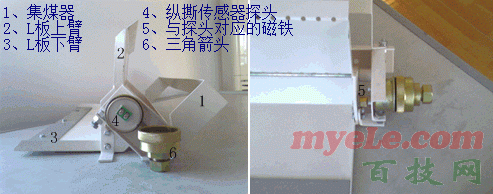

        图17.1.2是GVY10型平板式纵撕传感器，另外还有一种翻板式纵撕传感器（如图17.1.3），当皮带撕裂之后，上皮带落煤，通过集煤器使煤面落在L板于上皮带平行的面上，由煤的自身重力使L板转动或下皮带面积煤推动L板动作。使L板与纵撕传感器支架之间的磁力开关动作。输出开关量信号。
图17.1.3
        纵撕传感器与ktc101系统的接线如图17.1.4所示。无论是平板式还是翻板式撕裂传感器，输出的都是
购买主题 已有 12 人购买  以下内容隐藏，需向作者支付 1 技能    或点此升级VIP会员     才能浏览
