[原创] KTC101主控器内的纯输入模块的接线方法及工作原理

[复制链接]
查看3387 | 回复0 | 2021-6-7 08:30:26 | 显示全部楼层 |阅读模式
天津华宁集控KTC101通信控制
一体化系统说明书详解教程

18.2.2、KTC101主控器内的纯输入模块

上一讲         教程目录        下一讲

        我们在第4.3讲(http://www.myele.com/thread-47261-1-1.html)的时候已经介绍过主控器母板中间的八个功能模块插座了,相信大家对各个功能模块的作用也有了一定了解。在这里只介绍一下IN模块(纯输入模块)和IO模块(输入输出模块)与外部设备的接线。

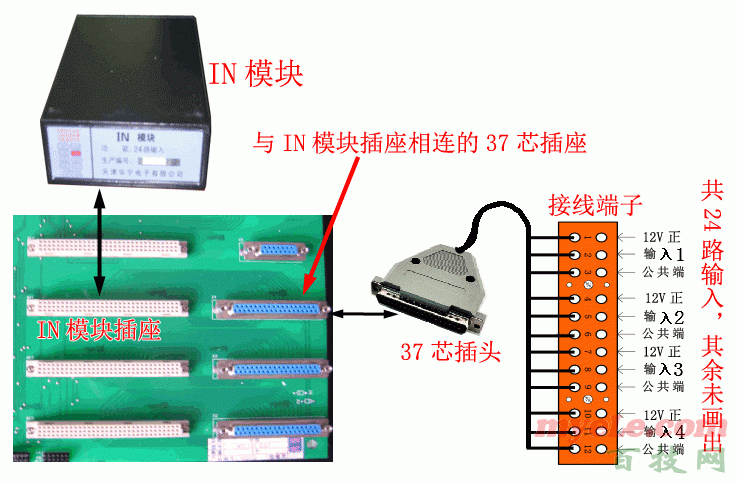

图18.2.6

        IN模块(纯输入模块)通过母板上的外引线插座将线引到主控器内的接线端子上,方便与外部设备连接。纯输入端子与外部设备的接线方法与KJS101本安输入箱(http://www.myele.com/thread-47251-1-1.html)的输入端接线方法是一样的。只不过本安输入箱适合离KTC101主控器较远的设备与KTC101系统连接,而IN模块方便KTC101主控器附近的设备与KTC101系统连接,像就地启停按钮、温度传感器、堆煤传感器等。另外,IN模块的电源是12V,而本安输入箱的电源是18V。不过,一般与KTC101系统连接的传感器电源是12V、18V通用的。

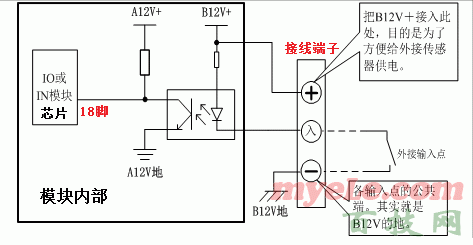

图18.2.7

        IN模块有24路输入端口,这些端口的工作原理都是
