[原创] 天津华宁KTC101主控器内部的IO模块

[复制链接]
发表于 2021-6-15 20:23:18 | 显示全部楼层 |阅读模式
天津华宁集控KTC101通信控制
一体化系统说明书详解教程

18.2.3、KTC101主控器内的输入输出模块

上一讲         教程目录        下一讲

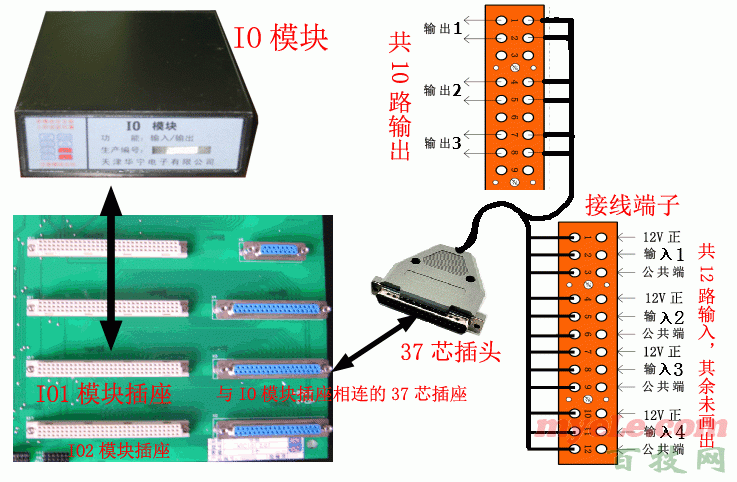

        上一讲介绍了IN模块(纯输入模块),另外在母板上还有两个IO模块(输入输出模块)插座。IO模块同样使“插接件”将线外接在主控器内的端子排上(如图18.2.8)
图18.2.8

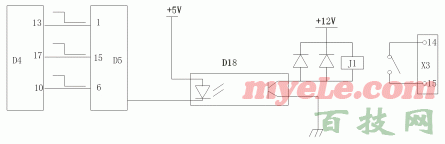

        IO模块输入端口的原理和接线方法与上一讲中的IN模块是一样的。输出端与设备之间的接线与KJS101本安控制箱也是一样的(http://www.myele.com/thread-47251-1-1.html)。IO模块的输出端通过模块上继电器的通断用来控制设备的启、停。每个IO模块提供 10路输出,每一路的输出端口原理如下图18.2.9
图18.2.9
        图中D4、D5是模块内部的电路芯片,当 D4的10脚为高电位,
购买主题 已有 5 人购买  以下内容隐藏,需向作者支付 2 技能     或点此升级VIP会员     才能浏览
热帖推荐
发表于 2021-6-16 20:42:01 | 显示全部楼层
讲的好好,期待有更新
回复

使用道具 举报

发表于 2021-6-18 18:51:07 来自手机 | 显示全部楼层
赶紧更新  学习到了
