天津华宁集控KTC101通信控制 一体化系统说明书详解教程 19、KDW101电源箱的内部结构及常见故障处理 在第二节（http://www.myele.com/thread-47249-1-1.html）的时候，我们介绍了电源箱与主控器之间的连接，知道了KDW101电源箱是给KTC101主控器供电的。现在我们来看一下电源箱的内部结构。

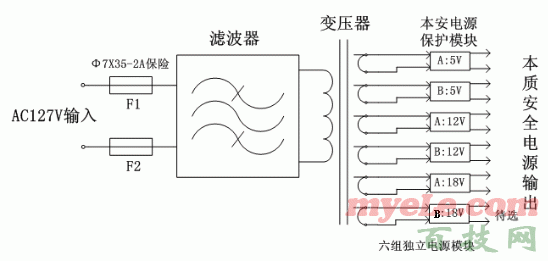

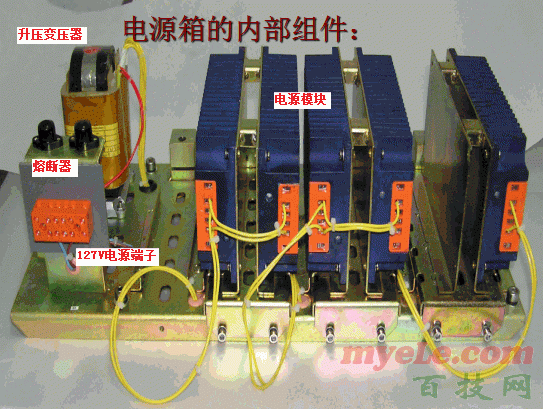

图19.1 电源箱的内部主要有升压变压器、滤波器（上图中看不到）、熔断器、以及电源模块组成。他的工作原理如下图所示，127V电源经过熔断器F1、F2和滤波器之后，接到升压变压器圈的一次侧（升压变压器的变比为140V/180V）。经过变压器升压后，变压器的二次侧接到五个电源模块上，其中两个模块输出5V，两个模块输出12V，一个模块输出18V，还有一个空位，可以在需要的时候加装一个电源模块。为了区分两个电压相同的模块，分别把他们定义为A5V，B5V，A12V，B12V，A18V，B18V（那个空的位置就是为B18V准备的，在需要的时候加装一个18V的电源模块）
图19.2 这些电源模块输出的电源使用两根电缆与KTC101主控器进行连接。这两根电缆一根带有插头，直接插接就可以；另一根是不带插头的，需要拆开主控器，压接在它内部的端子上。这两根电缆芯线的定义为： 1、带不锈钢插头的六芯电缆 第一组线：兰色--七芯电缆插头1号端子----接电源A5V模块(正) 无色--七芯电缆插头2号端子----接电源A5V模块(负) 第二组线：兰色--七芯电缆插头3号端子----接电源B5V模块(正) 无色--七芯电缆插头5号端子----接电源B5V模块(负) 第三组线：兰色--七芯电缆插头6号端子----接电源A12V模块(正) 无色--七芯电缆插头7号端子----接电源A12V模块(负) 2、不带插头的六芯屏蔽电缆接线 第一组线：红色线------接电源A18V模块(正) 黄色线------接电源A18V模块(负) 第二组线：兰色线------接电源B12V模块(正) 灰色线------接电源B12V模块(负) 第三组线：绿色线------接电源B18V模块(正) 棕色线------接电源B18V模块(负) 这些电源的作用以及这些电源出现故障是的现象为： 1、A5V： 是给KTC101主控器内部的主控模块供电的。当A5V电源出现故障时，主控器的显示屏会白屏，也就是显示器有背景光，会发亮，但是没有内容显示，整个系统停止工作。 出现这种故障现象时，可以把A5V和B5V的输出调换，看一下是否系统可以工作，就可判断是否是A5V的问题。 2、B5V： 是给主控器显示屏的背光灯供电的。当B5V出现故障时
