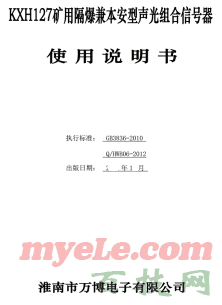

KXH127矿用隔爆兼本安型声光组合信号器使用说明书

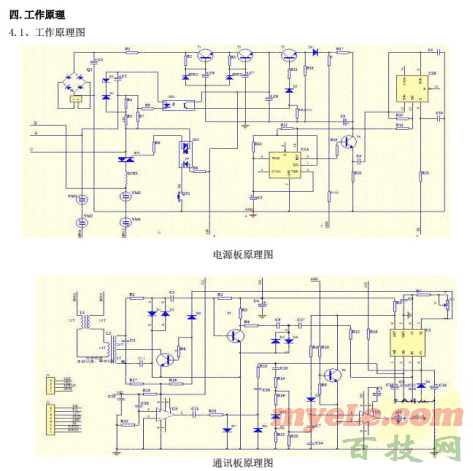

目录 一概述 二主要技术参数 三环境条件 四 工作原理 五安装 六使用注意事项 七常见故障与维修 八运输与贮存 九订货需知 一.概述 KXH127矿用隔爆兼本安型声光信号器主要用于煤矿井下含有煤尘及爆炸性气体的工作场所。电源电压为AC127V。通过电源连线实现载波对讲通讯。由矿用防潮扬声器和高亮发光二极管实现声光信号。其接线简单，易维护，使用方便：通讯采取调频动力载波，抗干扰能力强，传输距离远，通讯效果好：产品机芯采用环氧封装，防潮防振，使用寿命长。该产品集打点按钮、防爆灯、防爆电铃、三通接线盒为一体，有四个出线口，取代了三通接线盒，用高亮发光二极管和矿用防潮扬声器取代了防爆灯和隔爆电铃。 1、信号发送：按下本台的打点发送按钮，可向本台和联机的各台发出音频联络信号（打点)。 2、信号接收：联机各台可通过电源线载波接受任一台发送的信号，通过扬声器发出>85dB声响信号，并通过发光二极管发出在20米以内可见的光信号。 3、单工对讲：本装置在不改变现有煤矿隔爆型信号装置和电源接线方式的情况下，各台通过电源线载波实现单工对讲通讯功能。 说明书中含电源板和通讯版的原理图
下载地址：
购买主题
已有 3 人购买
以下内容隐藏，需向作者支付 10 技能 或点此升级VIP会员 才能浏览
|
