[原创] KXH127声光组合信号接线方法及工作原理语通红灯接线方法

    [复制链接]
查看1193 | 回复1 | 2023-5-30 16:13:31 | 显示全部楼层 |阅读模式
KXH127声光组合信号主要用于煤矿井下皮带运输和绞车运输的信号联络。虽然它的接线方法并不复杂,但是对于没有接触过这个声光组合信号的电工师傅来说,还是有一些迷惑的。在百技网,偶尔有些师傅会问,语音信号如何接线。今天,成伟就将自己整理的一点声光组合信号的资料,在这里发布一下,希望能够帮助到有需要的人。

接线方法:

声光组合信号的接线室内共有三个接线柱(如下图所示)。

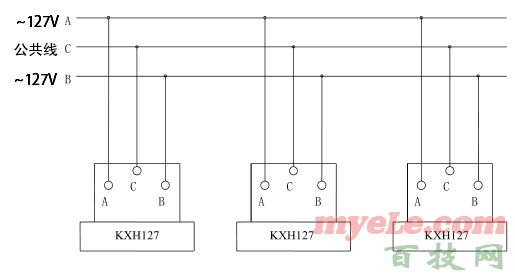

其中A、B接线柱接127V电源,C为公共线。多个声光信号连接的时候,只需将所有的A接线柱连接在一起,所有的B接线柱连接在一起,所有的C接线柱连接在一起。然后连接A、B接线柱的两根线,接到127V电源上就可以了,如下图所示。如果接线不对时,会发出噪音或打点声,此时只需将其中一台A#、B#接线对调即可。
2023-05-17 001.png

使用方法:

发送信号(打点):按下打点按钮,本台与联机的各台同时发出声光信号。
通话:按下喊话按钮,对着话筒喊话,其它各受话方可听到本台发送的声音。松开通话按钮,可接受其它各台发送来的声音。

工作原理图

1、发送声光信号功能:

按下其中一台声光信号的打点按钮QT1,所有联机各台C#与B#接线柱通过QT1接通,接在C#与A#之间的IC1得到127V电源(信号1如红色箭头所示,信号2如蓝色箭头所示)。集成电路IC1得电工作,发出声音信号送给扬声器SPK并使LED点亮。

2、受话功能:
购买主题 已有 9 人购买  以下内容隐藏,需向作者支付 2 技能    或点此升级VIP会员     才能浏览
