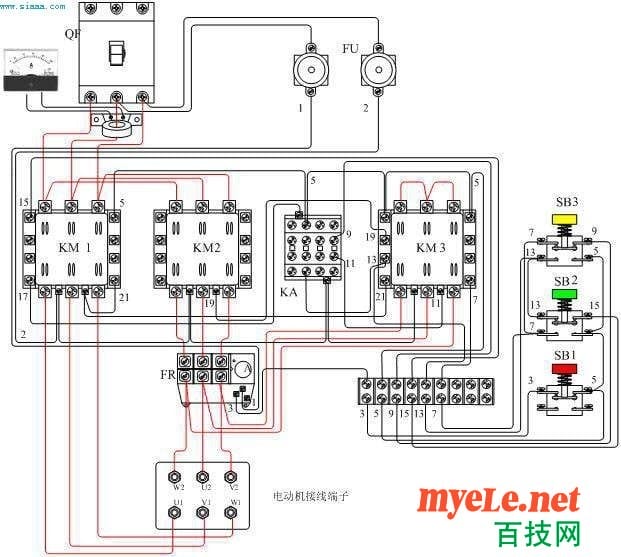

电器图

[复制链接]
查看2854 | 回复8 | 2011-9-17 15:41:24 | 显示全部楼层 |阅读模式
<
电器, 图
热帖推荐

相关帖子
回复

举报

jinyongtai2014 | 2014-9-19 09:30:16 | 显示全部楼层
学习，学习。
回复 支持 反对

举报

我爱梅西 | 2014-9-18 20:28:48 | 显示全部楼层
这些图好像工厂里面用的多呀！
回复 支持 反对

举报

yhm321 | 2014-9-18 18:42:10 | 显示全部楼层
回复 支持 反对

举报

王海珍 | 2013-8-21 08:26:51 | 显示全部楼层
太复杂了，这个
回复 支持 反对

举报

jl15940264073 | 2013-8-21 07:30:53 | 显示全部楼层
看不明白啊
回复 支持 反对

举报

游泳的鱼7600 | 2013-8-5 21:56:25 | 显示全部楼层
不错不错！
回复 支持 反对

举报

老湯水電 | 2012-6-22 08:51:35 | 显示全部楼层
路过学习。
回复 支持 反对

举报

老湯水電 | 2012-6-21 17:06:54 | 显示全部楼层
路过学习。
回复 支持 反对

举报
