单按钮控制电动机起停线路图

显示全部楼层 · 2011-9-23 20:47:37

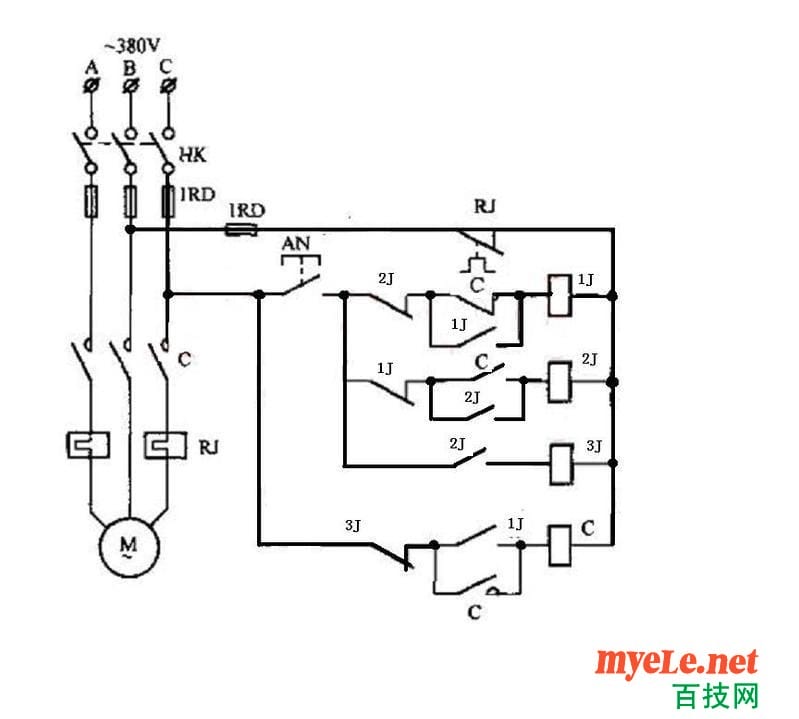

常规电动机起动、停止需用两个按钮，在多点控制中，则需按钮引线较多。利用一个按钮多点远程控制电动机的起停，则可简化控制线路又节省导线。.如图所示，其工作原理是：起动时．按下按钮AN，继电器1J线圈得电吸合，1J常开触点闭合，交流接触器C线圈通电，C吸合并自锁．电动机起动。C的常开辅助触头闭合，常闭辅助肋头断开．这时，继电器2J的线圈因1J的常闭触点已断开而不能通电，所以2J不能吸合。松开按钮AN，因C已自锁，所以交流接触器C仍吸合，电动机继续运转。但这时1J因AN放松而断电释放，其常闭触点复位，为接通2J作好准备。在第二次按下按钮AN，这时继电器1J线圈通路被C常闭触头切断，所以1J不会吸合，而2J线圈通电吸合。2J吸合自锁后，使3J吸合,3J的常闭触点断开，切断C线圈电源，C断电释放，电动机停转。

此电路经本人按图连接试验,动作可靠安全,使用起来很方便.

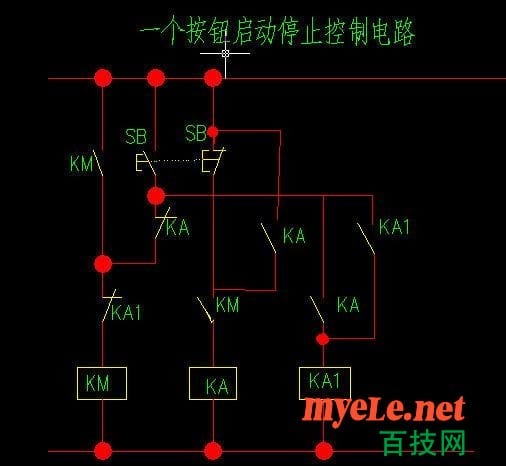

下图是方法2.用到复合联锁按钮.

网络昆虫 · 2017-4-25 11:25:53

感谢楼主

haibin1860 · 2016-7-4 00:55:48

SDFGSDFSDFSDFS

王者归来 · 2015-4-25 20:06:07

这个用电子的更能简单实现，单片就更是小KISS了，

闲云野鹤168 · 2015-4-25 13:30:19

我爱梅西 · 2015-4-18 21:45:51

yhm321 · 2015-4-18 11:42:54

yhm321 · 2015-4-18 11:34:07

jinyongtai2014 · 2014-7-27 08:33:48

原理讲得通，但控制回路多了几个中间继电器，有点复杂。实用如何？

pmr68 · 2014-7-26 13:34:05

来学习学习
