AutoCAD Electrical原理图元件——插入主元件

[复制链接]
查看5204 | 回复0 | 2011-11-6 09:31:08 | 显示全部楼层 |阅读模式
<
关于原理图元件
AutoCAD Electrical 原理图元件是具有某些预期属性的 AutoCAD&reg; 块。插入元件时,可以使用 AutoCAD Electrical 工具打断导线,指定唯一的元件标记,交互参考相关元件,还可以输入目录信息、元件描述和位置代号的值。
AutoCAD Electrical 为查找和插入原理图元件提供了一个原理图符号对话框。它还可以触发其他许多功能,例如自动打断导线、标记元件、实时交互参考以及注释元件。
AutoCAD Electrical 的原理图元件之间具有主/辅关系。带有多个触点的继电器线圈可用主线圈符号和辅触点符号表示。主线圈符号在插入时被指定一个唯一的元件标记;而辅触点符号在插入时与主线圈符号相关,因此主线圈符号的元件标记将被指定给该辅符号。
在本练习中,将把元件插入到先前在AEGS04.dwg 中定义的导线上。
插入主元件
1 03330866m0mmtmum4muzm0.jpg
单击“插入元件”工具。
“元件” &#10148; “插入元件”
2 033309il8sxdwic2gx11jl.jpg
在“插入元件: JIC 原理图符号”对话框中,单击“继电器/触点”。
3 033309q7nt8g0p602oi6in.jpg
在“JIC: 继电器和触点”对话框中,单击“继电器线圈”。
4 按以下提示进行操作:
指定插入点:
将元件放置在线参考 403 上距离零线近的导线上,然后单击 (1)

提示如果元件缺少导线且无法打断,请单击“插入/编辑元件”对话框中的“取消”,然后按ENTER 键来重复命令并重试。
如果直接在导线上或在与其非常接近的位置处进行选择,线圈符号会打断基础阶梯导线并重新连接。如果元件没有插入导线内,则您距离导线还不够近,符号感应不到附近存在导线。在“插入/编辑元件”对话框中,单击“取消”。
单击鼠标右键或按ENTER 键来重复命令并重试。打开“捕捉”将十分有帮助(建议使用设置 0.125)。
此工具将插入元件并使其与基础导线对齐,但不会将元件“边对边”对齐。如果要将元件插入整洁的列中,您有 3 种选择:使用 AutoCAD“捕捉”插入元件;使用“快速移动”命令在位拉伸元件和连接的导线;或者使用“对
齐元件”工具。
5 在“插入/编辑元件”对话框中,确认“元件标记”已设置为“CR403”。
AutoCAD Electrical 会基于插入符号的线参考位置,自动确定新继电器的唯一标记名称。“CR”表示该继电器是一个控制继电器,“403”表示符号在线参考 403 上。如果您将此符号插入到线参考 404 上,则标记名称将为
“CR404”。
您可以将目录编号指定给可以提取到报告的元件。BOM 表目录信息有两条:制造商代号和目录编号。这些值是符号上附带的不可见属性。您可以为每个符号键入值或从联机目录数据库文件中选择 BOM 表信息。
6 在“目录数据”区域,单击“查找”。
“零件目录”对话框的顶部有三个搜索标准下拉列表。您可以轻松更改搜索标准来获得不同的有效目录编号集。每次从其中一个列表中进行选择时,目录选择都将被过滤。

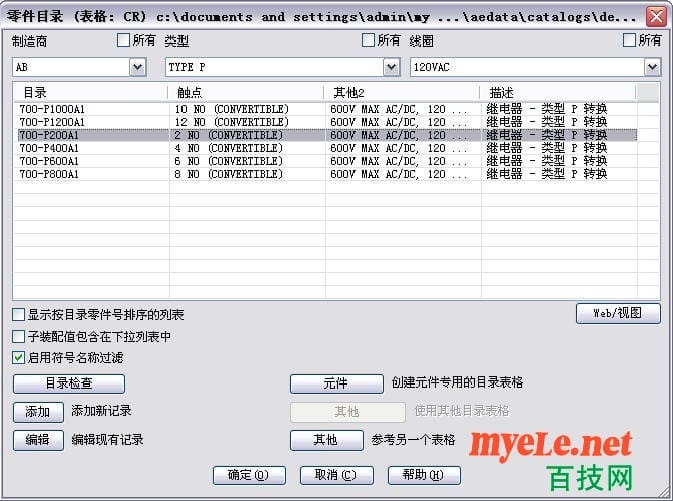

7 在“零件目录”对话框中,选择以下搜索标准:
制造商: AB
类型: TYPE P
8 将目录指定更改为 700-P200A1。

9 单击“目录检查”。

10 在“BOM 表检查”对话框中,查看选定零件号的关联 BOM 表信息。单击“关闭”。
11 在“零件目录”对话框中,单击“确定”。
选定的制造商代号和目录编号将显示在“插入/编辑元件”对话框中。在对话框中单击“确定”后,这些值将传递到符号。
注意AutoCAD Electrical 以 Access 数据库格式 (.mdb) 提供样例目录信息。如果您的公司使用自己的内部编码系统(而不是制造商目录编号),只需将这些编号替换到 AutoCAD Electrical 的目录数据库文件。如果您使用自己的系统并参考供应商的编号,则附加用户字段可用于所有样例数据库文件。

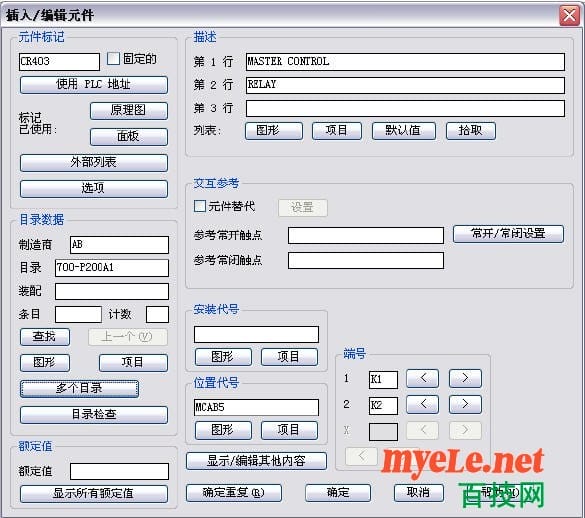

12 在“插入/编辑元件”对话框的“描述”区域中,指定:
第1 行: MASTER CONTROL
第2 行: RELAY
最多可以输入 3 行描述文字来描述元件。如果第三个描述行不可用,则符号不会具有描述的第三行的属性。
注意您可以通过输入文字或单击“默认值”从标准元件描述中进行选择来指定描述。
13 在“插入/编辑元件”对话框的“位置代号”区域中,单击“图形”。
AutoCAD Electrical 将快速读取图形文件,并返回迄今为止使用过的所有位置代号的列表。
14 在“所有位置代号 - 图形”对话框中,选择“MCAB5”,然后单击“确定”。
注意您还可以将外部“LOC”位置列表包含在项目“LOC”列表中,以保持一致性。要使用此功能,请创建名为“default.loc”的文件,然后将其放在AutoCAD Electrical 搜索目录中。此文本文件的格式如下:均位于文件中各自的行上,且前面没有空格。您还可以通过将其命名为与项目名称相同但带有.loc 扩展名来创建特定于项目的文件。
15 在“插入/编辑元件”对话框中,根据选定的目录编号插入端号值:
端号: 1: K1
端号: 2: K2

16 在“插入/编辑元件”对话框中,单击“确定”。
此处输入的任何值都将被保存为该符号本身的属性值。
