绕线机梯形图仿真演示

[复制链接]
发表于 2014-5-11 21:55:43 | 显示全部楼层 |阅读模式
                                                           本贴为《PLC实战入门教程 — 跟成伟学PLC》教程内容

                                                              << 上一贴             返回目录               下一贴 >>

       在前面的帖子,我们通过X0、X1、X2三个输入端来对绕线机的匝数进行设置,X4、X5输入端来启动和停止绕线机,X6输入端来进行计数。具体的PLC控制原理及梯形图请大家看看前面的帖子,现在我们对上一贴中用到的梯形图来进行仿真,以方便大家对PLC工作过程的理解。

我们已经专门通过几篇帖子介绍了如何使用GX Works2来进行仿真,如果你还不了解,请看这些帖子:http://www.myele.com/thread-16664-1-1.html

进入仿真状态之后,我们通过改变X0的当前值来模拟按动SB1按钮动作。将X0的值改为ON,模拟按钮按下,然后改为OFF,模拟按钮松开,如此重复3次,我们可以看到计数器C0中的值变为3

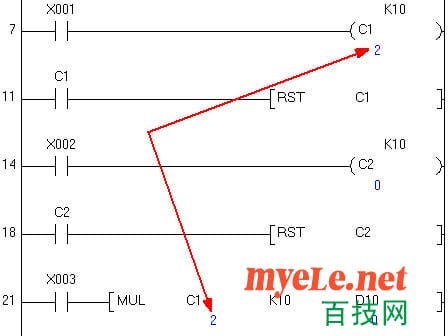

我们使用同样的方法来模拟按动SB2按钮,即修改X2输入端的状态。重复两次,可以看到计数器C1中的值变为2

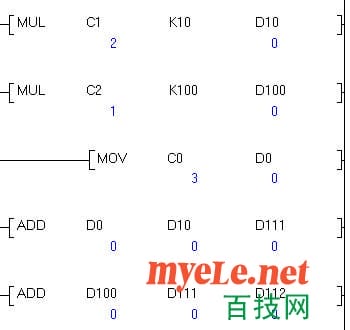

同样,我们模拟SB3动作,将计数器C2的值变为1。这时我们可以看出计数器C0、C1、C2的值分别为3、2、1 ,而数据寄存器D0、D10、D100、D111、D112的值都还是零。

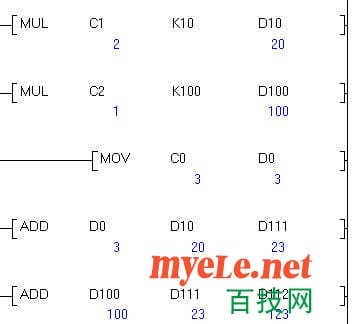

接着,我们模拟确定按钮SB4动作之后,可以看出经过数据传送指令以及加指令和乘指令的运算之后,数据寄存器中的数据出现了变化。D112中的值变为我们需要设定的值123。


同样,我们模拟SB5启动,然后在模拟干簧管不断的吸合、释放来观察计数器C4中的值的变化。当然了,计数器C4的设定值是123,我们总不能重复123次吧,这样太麻烦了。我们可以通过修改C4中的值,将C4中的值修改为120或者121,然后模拟干簧管动作两三次,就可以看到C4到计数到设定值之后的动作情况了。

                                                           本贴为《PLC实战入门教程 — 跟成伟学PLC》教程内容

                                                              << 上一贴             返回目录               下一贴 >>
