煤矿井下短路电流的计算方法

  [复制链接]
发表于 2013-7-21 10:09:04 | 显示全部楼层 |阅读模式
前几天有朋友发表了一个关于电缆换算长度的帖子,看到大家都在讨论,而且还有不少坛友不清楚如何进行电缆长度换算,成伟特发此贴,供大家学习交流。
原讨论帖:http://www.myele.com/thread-15539-1-1.html

煤矿井下短路电流的计算


短路的危害,相信大家都知道,在这里就不说了。
一、计算短路电流的目的:
1、在选择各种开关设备时,需要计算出可能通过的电器设备的最大短路电流,防止短路时烧坏设备。
2、在选择和整定继电保护装置时;需要计算出被保护范围内可能产生的最小短路电流,以便校验继电保护装置的灵敏度,在保护范围内发生任何短路,保护装置可靠动作,迅速切断电源。

二、短路点的选择:
计算短路电流时,首先要选择短路点,通常是选择被保护线路的首端和末端。首端距离电源最近,三相短路电流最大,供选择开关、设备用。末端距离电源最远,两相短路电流最小,供整定保护用。

三、短路相数的选择:
煤矿井下是变压器中性点不接地系统,这种系统电网的短路有两种现象:三相短路和两相短路。由于三相短路电流大于两项短路电流,为了正确整定保护,则需要计算两相短路电流。

四、计算方法:
井下低压电网的短路电流计算方法有两种,一种是有名制法,又叫绝对值法。另一种是查表法。
由于有名制法计算相对麻烦一些,而且采区生产条件经常变动,要经常重新校验和整定短路保护装置,并且井下的低压控制设备很多,计算两相短路电流的工作量也很大。为了简化计算和提高工作速度。在实际工作中经常采用的是查表法。因此我们在这里只介绍查表法。

利用查表法计算井下低压电网两相短路电流的步骤如下:
1、画出短路计算电路图,并选出短路点;
2、通过查表或计算确定各段电缆的换算长度;
3、求出短路回路的总换算长度;
4、根据总换算长度和变压器的型号、容量、二次侧电压、在相应的变压器栏目下查出两相短路电流。

下面我们举例说明:

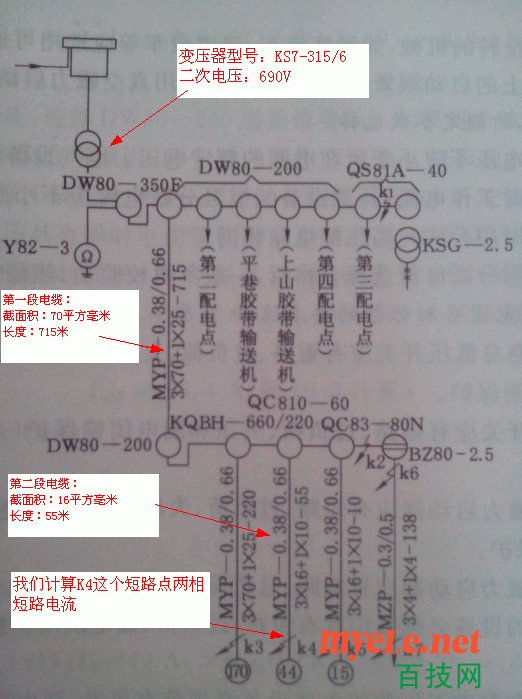

图一

上图为一个采区的供电系统图,我们以此为例一步一步的来计算。

第一步:画出短路计算电路图,并选出短路点;
短路点通常是选择被保护线路的首端和末端。首端距离电源最近,三相短路电流最大,供选择开关、设备用。末端距离电源最远,两相短路电流最小,供整定保护用。
我们在上图中选出一个短路点K4为例进行计算。

第二步:通过查表或计算确定各段电缆的换算长度;
在低压电网中,各段电缆的截面通常是不同的。如果对各种截面的电缆线路一一列出短路电流计算表,则会使表格庞大和繁琐,查表时也麻烦。所以为了简化表格、提高查表速度。根据阻抗不变的原则,把各种截面的电缆长度换算到标准的等效长度,称为换算长度。在380V、660V、1140V低压系统以50mm2为标准截面,在127V系统中以4mm2作为标准截面。

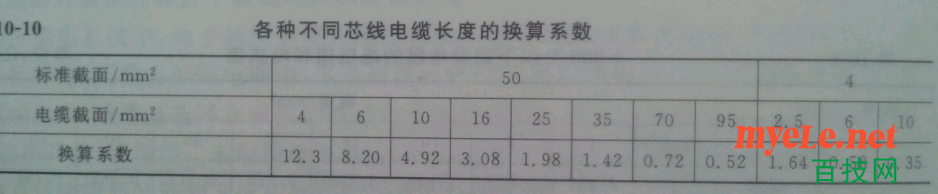

电缆的换算长度Lct与实际长度L之比称为换算系数,用Kct表示。三者的关系为:Lct=Kct*L
即:电缆的换算长度=换算系数*电缆的实际长度(单位 米)。

点击图片可放大

下面我们来计算图一中短路点K4的电缆换算长度
购买主题 已有 118 人购买  以下内容隐藏,需向作者支付 3 技能     或点此升级VIP会员     才能浏览
热帖推荐
发表于 2021-7-31 00:45:32 | 显示全部楼层
学习啦 谢谢
回复

使用道具 举报

发表于 2019-8-13 07:36:13 | 显示全部楼层
3300V和6KV怎么算,井下移变低压短路按整定电流的6倍进行速断,上述这些计算可能高仿能用到,但是高防是6K的,请问6KV的该怎么算
回复

使用道具 举报

发表于 2019-6-16 10:45:44 | 显示全部楼层
楼主辛苦了
回复

使用道具 举报

发表于 2019-3-28 16:07:21 | 显示全部楼层
学习了,谢谢
回复

使用道具 举报

发表于 2018-5-24 21:21:25 | 显示全部楼层
成老师,讲的不全,系统电抗没算进去
回复

使用道具 举报

发表于 2018-5-24 21:18:04 | 显示全部楼层
成老师,你没讲完,系统阻抗没有算进去,还有灵敏度,动热稳定性没讲
回复

使用道具 举报

发表于 2018-2-24 08:07:25 | 显示全部楼层
配图有些过时,原理还是很基础!
回复

使用道具 举报

发表于 2018-2-24 08:03:05 | 显示全部楼层
配图有些不合适,已经淘汰很多年的设备了!
回复

使用道具 举报

发表于 2018-2-23 14:04:50 | 显示全部楼层
好贴,好网站,必须认真好好学习下。
回复

使用道具 举报
