如何测量接地电阻的阻值!

[复制链接]
发表于 2022-7-30 15:48:00 | 显示全部楼层 |阅读模式
      作为一名煤矿电工,我们需要经常测量井下接地极的电阻值。煤矿井下接地电阻要求接地网上任一保护接地点的接地电阻值不得超过2欧;移动式和手持式电气设备的接地电阻值不得超过1欧。
     这么小的电阻,我们是不能使用兆欧表去测量的,要使用专用的“接地电阻测量仪”。我们俗称“接地摇表”。

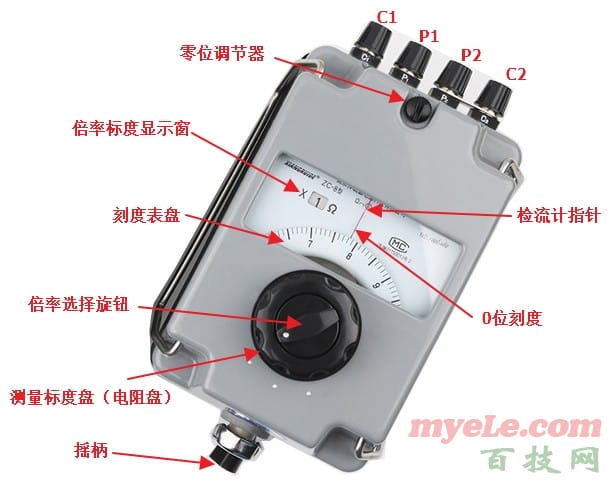

     下图是一款ZC-8型接地电阻测量仪
接地摇表的使用方法是:

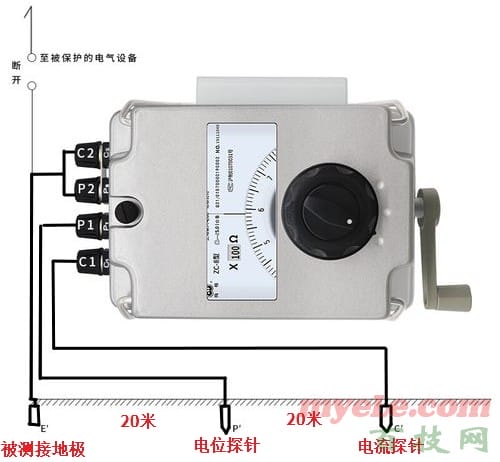

(1)沿被测接地极E'使用电位探针P'和电流探测针C'依直线被此相距20m,且P'插于E'和C'之间。
(2)将E’、P’、C'导线对应地接于接地电阻测量仪的E、P,C接线柱上。
(3)将仪表水平放置,检查检流计是否指于0位刻度线,若未指在0位刻度线,可调整零位调节器,使之指于0位刻度线。
(4)将倍率标度盘拨于乘10倍数档,慢慢转动发电机的手把,同时转动测量标度盘,使
检流计的指针指于0位刻度线。
(5)当检流计接近平衡时,再加快发电机的转速,使其达到120r/min以上,调整测量标
度盘,使指针指于0位刻度线上。
(6)如果测量标度盘的读数小于1时,应将倍率标度盘置于乘1的倍数挡,再重新调整
测量标度盘,以得到正确读数。
