设备名称:矿用隔爆型高压真空配电装置
设备型号:BGP9L
设备厂商:东方机电
原理图纸:
http://www.myele.com/thread-18484-1-1.html
故障现象:一台兖矿集团东方机电公司生产的BGP9L矿用隔爆型高压真空配电装置正常使用中,突然无法电动合闸了。
维修过程:
1、故障现象是无法电动合闸,可以手动合闸,说明失压线圈及其回路没有问题。

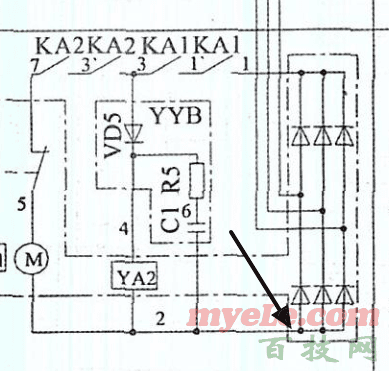

2、于是,检查电动合闸回路。电动合闸回路中,中间继电器KA1、KA2可以正常吸合。说明下图中红圈内的KA1、KA2的线圈电源回路没有问题。
3、将重点放在上图中左侧的合闸电机回路。用万用表欧姆档测量5、7号线之间的常闭点正常、测量合闸电机的直流电阻正常。
4、于是怀疑三相桥式整流模块有问题。使用万用表电压档测量整流模块的输入电压100V和输出电压135V正常(如上图中黑色箭头测量整流模块的输入电压,红色箭头测量输出电压)。
5、看来故障还是出在合闸电机回路不通上。于是按合闸按钮,使KA1和KA2的线圈吸合,然后使用万用表的电压档,黑表笔接到整流模块的输出端如上图中黑色箭头,红表笔
游客,以下内容只有VIP会员才能浏览,
