[原创] KBZ9-400/200馈电开关漏电闭锁保护原理

  [复制链接]
发表于 2012-6-24 02:05:56 | 显示全部楼层 |阅读模式

    总目录          分目录         << 上一贴      下一贴 >>

本帖是《防爆开关原理与维修教程》其中之一,欢迎阅读教程全部内容:http://www.myele.com/thread-10797-1-1.html
努力打造一部 知识点最全面、讲解最详细的防爆开关教程


谈到漏电保护,需要说明一下,漏电保护分为漏电闭锁和漏电检测,这是两种不同的功能,这个在以前的帖子中也谈到过,在这里再 说一下:

漏电闭锁:就是在开关合闸之前,开关的保护插件先对负载线路的绝缘情况进行检测,如果线路绝缘低于规定值,则开关不能合闸。

漏电检测:简称检漏,就是开关合闸之后,如果负载线路发生漏电情况,开关立即跳闸。

漏电检测从工作原理上又有,附加直流漏电检测和零序电流检测。在本贴中,我们将通过对KBZ9-400/200馈电开关漏电保护原理的介绍来讲解这两种漏电检测的工作原理。

馈电开关与磁力启动器的区别:

1、磁力启动器是用来控制一个负载电源的通断控制的,他不允许一个磁力启动器控制两台设备。而馈电开关是作为一个工作面的总开管使用,他可以连接较多的负载。

2、磁力启动器可以频繁启动、停止以控制设备的启停。馈电开关一旦合闸,如果负载线路不发生故障,或其他情况(像停电检修),馈电开关是不需要停电的。

3、磁力启动器只具有漏电闭锁,而没有漏电检测功能。馈电开关同时具有漏电闭锁、漏电检测、过负荷等故障保护。

4、磁力启动器的接触器吸合维持靠衔铁带电维持,而馈电开关的接触器闭合维持靠机械结构维持。

说完上面这点小常识之后,现在步入正题,KBZ9-400/200馈电开关漏电保护原理

漏电闭锁工作原理

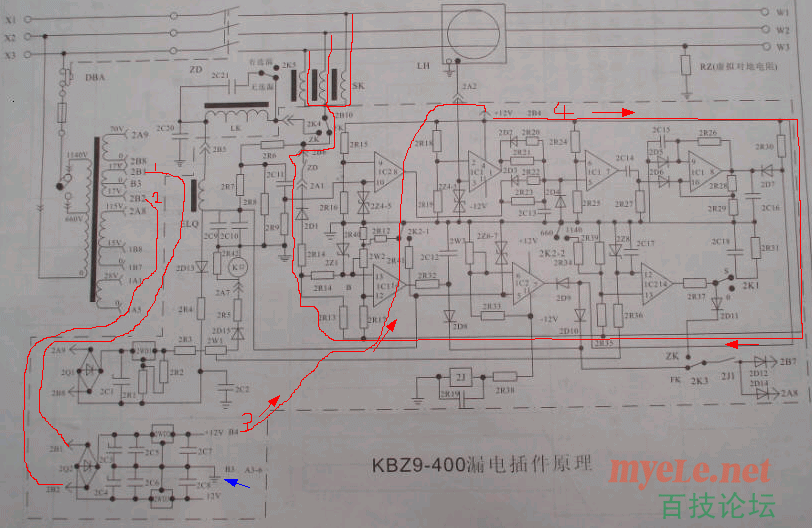

如下图:

变压器将1140(660)V电压变成12V交流电,通过红线1、2所示引入插件内部,然后
购买主题 已有 286 人购买  以下内容隐藏,需向作者支付 5 技能     或点此升级VIP会员     才能浏览




上一篇:移变低压保护箱
下一篇:KBZ-400馈电开关选择性漏电保护原理
发表于 2020-2-15 10:48:20 | 显示全部楼层
不错,很不错
回复

使用道具 举报

发表于 2020-1-31 11:22:23 | 显示全部楼层
好!相当简便,电工大拿成老师
回复

使用道具 举报

发表于 2020-1-26 17:07:46 | 显示全部楼层
能发张高清图吗??真的看不清,我已经尽力找标号了。
回复

使用道具 举报

发表于 2019-8-18 18:10:59 | 显示全部楼层
怎么不能回帖啊,审核需要多久啊!
回复

使用道具 举报

发表于 2019-8-12 16:38:25 | 显示全部楼层
通俗易懂,很好的学习资料
回复

使用道具 举报

发表于 2019-6-23 19:36:21 | 显示全部楼层
期待新的内容的更新
回复

使用道具 举报

发表于 2019-6-23 19:31:31 | 显示全部楼层
期待新的内容的更新
回复

使用道具 举报

发表于 2018-12-3 13:09:50 | 显示全部楼层
通俗易懂,受教了!!
回复

使用道具 举报

发表于 2017-9-6 07:57:12 | 显示全部楼层
受教了成老师
回复

使用道具 举报
