                                   本贴为《 三菱编程软件GX Works2 编程与仿真快速入门教程》教程内容

                                                   << 上一贴             返回目录               下一贴 >>

        GX Works2软件自带仿真功能,不再需要安装其他的插件。程序编辑完成并转换编译之后,直接点击模拟运行就可以进行仿真。下面我们通过一个简单的启动停止自保电路的梯形图来进行仿真功能的演示!

我们首先编辑好梯形图,如下图:


然后将梯形图转换编译:菜单栏中的 转换/编译——转换;或者直接按F4键进行转换。


转换完成后,点击工具栏中的模拟开始按钮,


或者从菜单栏的 调试——模拟开始 按钮来进行仿真;

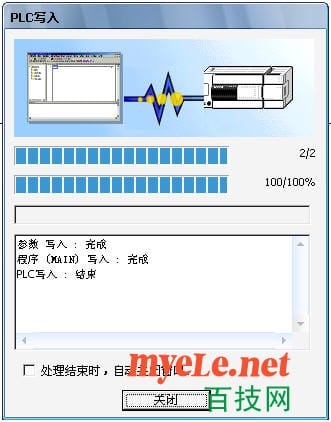

点击模拟开始按钮之后,弹出程序写入PLC界面;


程序写入PLC(这里是模拟写入PLC,并不需要连接PLC)需要一点时间,请稍微等待一会,PLC写入完成之后,点击窗口中的关闭按钮,将窗口关闭即可。

这时,看PLC的状态窗口中,PLC的电源灯和运行灯已经亮了,表示PLC运行,仿真正在进行中……


仿真已经开始了,下一贴我们介绍如何在仿真状态中改变软元件的当前值,从而观察软元件在不同值的情况下,PLC的运行状态。
