天津华宁集控KTC101通信控制
一体化系统说明书详解教程

18.2.1、KTC101主控器内部的母板

上一讲         教程目录        下一讲

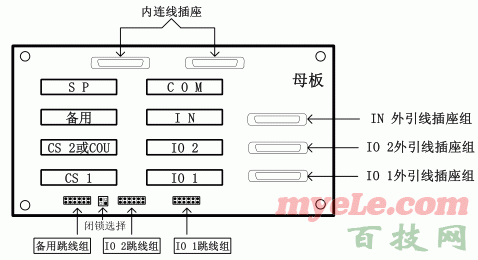

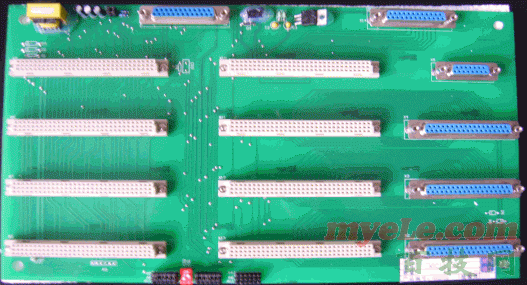

        KTC101主控器内部的母板就像我们家里电脑的主板。电脑主板是用来插声卡、显卡、CPU芯片等。主控器内部的母板则是用来插CS 模块、I/O 模块、纯输入模块、语言报警模块等。母板的实物如图
图18.2.1

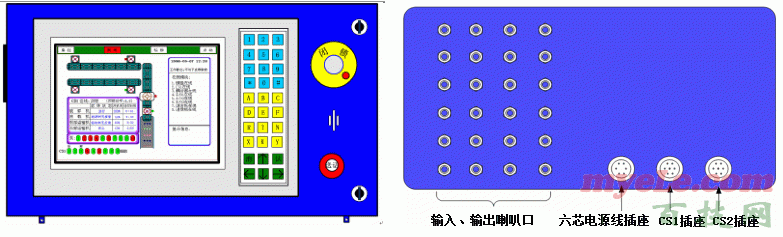

        各个插座的作用如图18.2.2和18.2.3所示
图18.2.2

图18.2.3

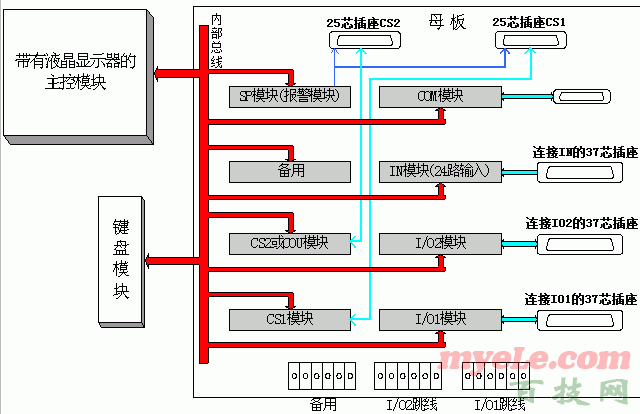

        其中最上面的两个25芯的内连线插座(图18.2.2)是母板与CS1、CS2插座、扬声器、闭锁按钮、送话按钮器件等连线使用的(图18.2.4)。
图18.2.4

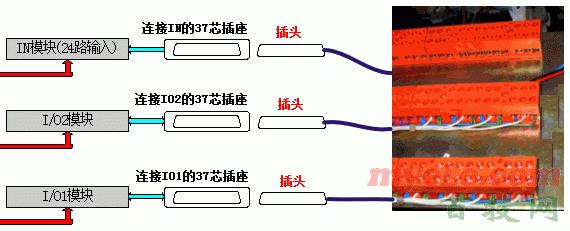

        右边的三个插座是一个纯输入模块和两个输入输出模块外引线的插座。纯输入模块和输入输出模块通过此插座,将线引到接线端子上,方便与外部设备的连接。

图18.2.5
