馈电开关漏电闭锁故障的维修_成伟维修笔记6

成伟 · 发表于 2023-9-4 15:00:24

馈电开关漏电闭锁故障的维修_成伟维修笔记6
设备名称：馈电开关
设备型号：KJZ16-400
设备厂商：电光
原理图纸：http://www.myele.com/thread-47893-1-1.html
故障现象：一台开关，运行中跳闸，显示选漏故障。复位后显示漏电闭锁，无法合闸。
维修过程：

1、由于显示漏电闭锁，首先将负荷侧的接线拆掉，然后通电试验，以判断是负荷的问题还是开关本身的问题。通电后还是显示漏电闭锁，说明不是负荷的问题，而是开关本身的问题。
2、由于负荷已经拆除，但仍显示漏电闭锁。怀疑保护器有问题，更换了一个保护器。但更换保护器后，故障依旧。

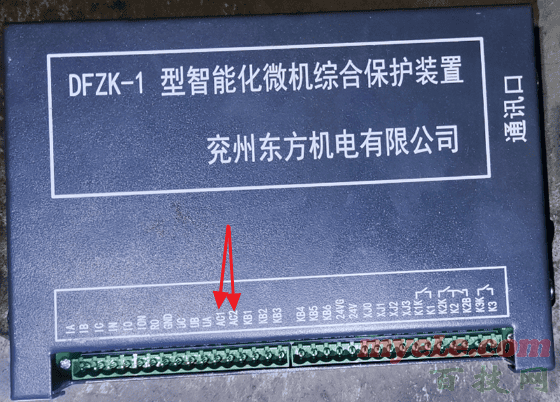

3、将保护器上面的GND接线拆除（下图红圈），保护器不再显示漏电闭锁。但是合闸后，上级馈电开关跳闸，显示漏电。说明故障点还是在开关本身。

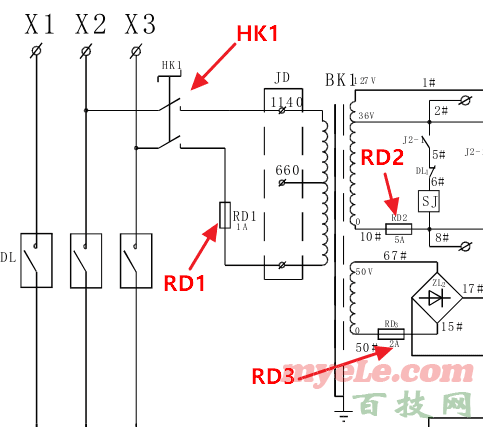

4、依照原理图分析故障点的位置：
（1）开关在未合闸前，上级开关正常。合闸后，上级开关跳闸，显示漏电。说明漏电点在真空断路器之后。
（2）保护器已经更换，排除保护器故障。
（3）主回路上的接线只有阻容吸收、漏电实验电阻、和零序电流互感器了。

5、断开漏电实验电阻的接线和阻容吸收的接线后，通电实验，故障依旧，说明漏电点不在这里。
6、断开三相电抗器与主回路的接线。送电后，保护器显示欠压故障。

购买主题 已有 9 人购买 以下内容隐藏，需向作者支付 2 技能 或点此升级VIP会员 才能浏览

热帖推荐

凭栏静听潇潇雨 · 发表于 2023-11-1 23:01:43

很经典的故障，很精彩的故障分析。学习了，谢谢。
