[原创] QJZ系列智能开关本地控制回路原理详解

  [复制链接]
发表于 2012-10-10 01:21:38 | 显示全部楼层 |阅读模式
            本教程为《防爆磁力启动器原理与维修》内容之一

             总目录        分目录        << 上一贴      下一贴 >>

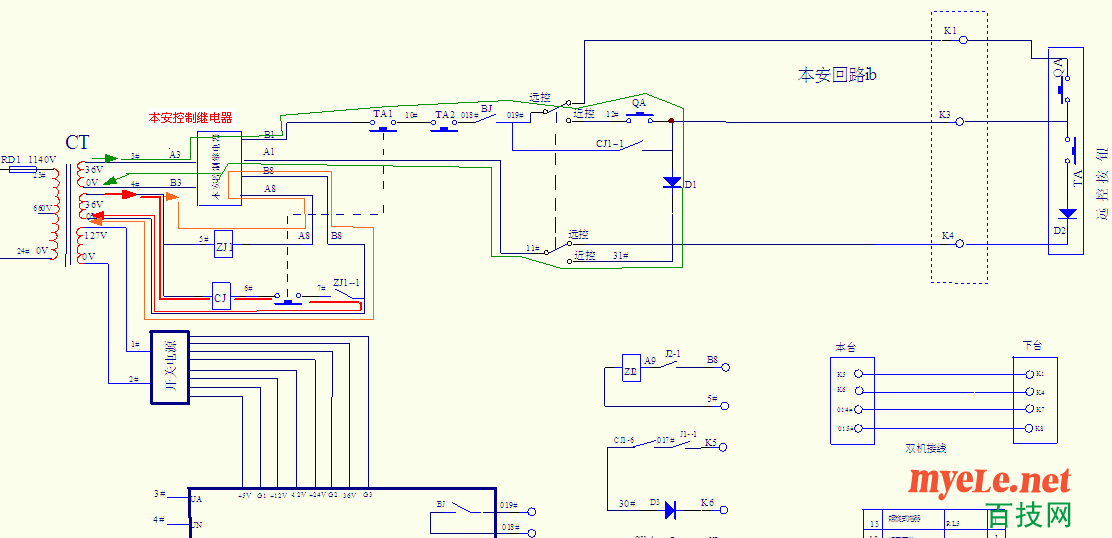

     在上一贴中,我们讲了主回路,其中讲到,要接通主回路,必须使真空接触器 CJ 吸合,要使真空接触器吸合,当然是给真空接触 器的吸合线圈提供一个电源。现在,我们来找真空接触器的线圈 CJ 。接触器线圈的图标是一个方块 Snap3.gif 文字标识是和触点的文字标识是一样的也是 CJ(注:这是旧的文字标识,现在的新文字标识为 KM )我们在图纸中找标有 CJ 的线圈符号。找到之后,再来分析CJ 吸合线圈的电流回路,从电源的一端开始,到电源的另一端结束,如图中红色线所示。我们知道,一个电路中,有电源、用电器(负载)、开关(控制元件)、导线。在CJ线圈回路中,电源为变压器二次侧输出的36V电源 ,用电器是CJ 吸合线圈,“开关”有两个,一个是停止按钮、还有一个是中间继电器的常开点ZJ1-1。要使用电器得电工作,就必须让这个回路中的所有“开关”都闭合。其中停止按钮是常闭点,不用说了,而要使触点ZJ1-1闭合,就必须要使ZJ1-1的线圈得电吸合。所以我们现在又要去分析ZJ1-1的线圈回路了。

点击图片可放大

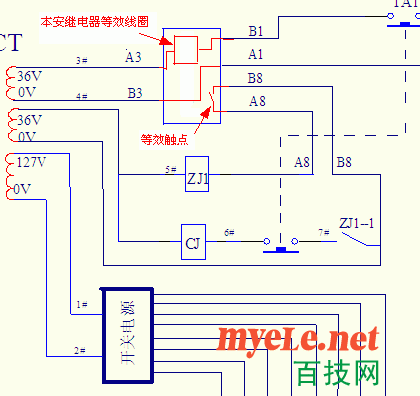

            和分析CJ 线圈回路一样,我们要先找标有ZJ1的线圈,然后再从ZJ1的电源一端开始,到另一端结束查看ZJ1线圈回路中的元件,如图中橙色线所示,在这个回路中,用电器是ZJ1线圈,开关只有一个,本安控制继电器的常开触点。但是这个本安控制继电器 在图中是用框图表示的,我们看不到他的触点和线圈。为了方便分析,我们画一个等效的继电器线圈和触点。如下图,记住,这只是等效,功能一样,实际元件不一样,实际元件内还有电子元件,稍复杂一些,所以他画出了框图,以便于分析。从等效图中可以看到,要接通ZJ1线圈的回路,就要是“本安控制继电器”的触点闭合,要使这个触点闭合,就要使"本安继电器“的线圈得电,这样,就有要分析”本安继电器“的线圈回路了。


          和分析前两个回路一样,先分清电源、用电器、开关、导线。然后从电源的一端到另一端构成回路,再分析回路中个元件的动作过程。”本安继电器“线圈回路中的用电器是”本安线圈“,开关有停止按钮TA1、停止按钮TA2、保护器触点BJ、远近控选择扭子开关、启动按钮QA然后回到电源的另一端。在这些元件中,两个停止按钮TA1、TA2是常闭点,当开关没有故障时,保护器触点BJ也是闭合的,远近控选择开关 拨至”近控“位置,接通近控回路。这是按下启动按钮,本安线圈吸合,从而使中间继电器吸合、真空接触器吸合。真空接触器吸合之后,真空接触器辅助触点CJ1-1闭合自保,从而完成开关的吸合过程。

        这样,我们安照先看主回路,再看控制回路的方法,分析出了主要的控制回路中各个元件之间的关系。分析完这个之后,再按照开关的动作过程,再分析一遍,从而彻底能清楚开关的动作原理。请自己试着按照开关的动作过程分析一下。

如果还不会分析,请看下面的隐藏内容:
购买主题 已有 259 人购买  以下内容隐藏,需向作者支付 2 技能     或点此升级VIP会员     才能浏览
