[原创] QJZ系列智能开关远程控制回路

  [复制链接]
发表于 2012-10-20 15:22:24 | 显示全部楼层 |阅读模式
        本贴为《防爆磁力启动器原理与维修》系列教程内容

                   总目录          分目录           << 上一贴           下一贴 >>

          本教程用说明书下载地址:http://www.myele.com/thread-14308-1-1.html

QJZ系列智能开关远程控制回路并不复杂,看过80开关教程的坛友,很容易理解QJZ开关的远控原理,因为他们基本相同。
不过在QJZ开关的远控回路里面,多了一个二极管,有的坛友不知道他的作用,也有的坛友说是整流用的。对,他具有整流的作用,但是不全对。这个二极管的作用将是我们这一贴主要介绍的内容。

点击图片可放大

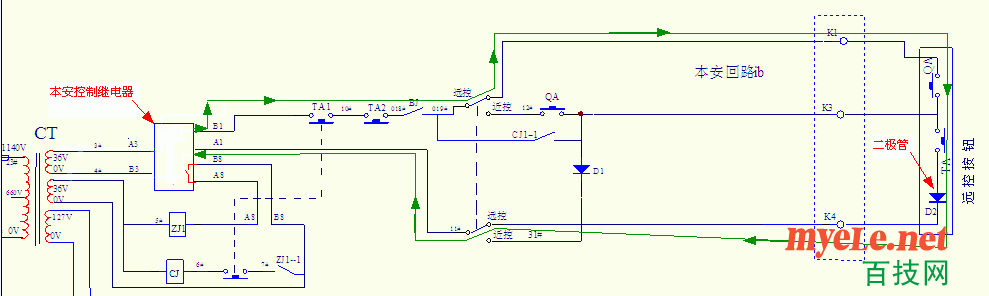

QJZ系列智能开关远程控制回路:

在你看这个帖子之前,希望你已经了解了他的近控原理,如果还不了解,请你先看看前几篇帖子。

在远控的时候,我们将远近控选择扭子开关拨至远控位置。控制变压器的36V电源通过A3、B3连接到本安继电器上,为本安继电器的正常工作提供了电源,为本安继电器的吸合做好了准备。    然后按下远控启动按钮,这时,从本安控制继电器B1——停止按钮TA1——停止按钮TA2——保护器输出触点BJ——远近控选择扭子开关——远控启动按钮QA——远控停止按钮TA——二极管D2——远近控选择扭子开关——本安继电器A1脚。为本安继电器的吸合接通了回路,本安继电器吸合。

然后其他元件的动作就和近控原理一样了,本安继电器吸合之后,中间继电器ZJ1吸合,真空接触器CJ吸合,主回路接通。同时自保点CJ1_1闭合,这是松开远程启动按钮,自保回路为:
从本安控制继电器B1——停止按钮TA1——停止按钮TA2——保护器输出触点BJ——自保点CJ1_1——远控停止按钮TA——二极管D2—— 远近控选择扭子开关——本安继电器A1脚。

远控回路就是这么简单,现在我们重点来说说远控回路中的二极管的作用:
我在刚开始接触到QJZ智能开关的时候,对他这个在远控按钮里加一个二极管的事情非常不理解,认为,这个二极管为什么非要在接线的时候加到远控按钮里,这么麻烦,厂家直接把这个二极管做到开关本体里面不久行了吗。省的我们每次接线的时候,还要自己准备二极管。

后来,偶然在一个资料上看到了这个二极管的作用,才知道,这个二极管可不是随便加的,他是有说法的:这个
购买主题 已有 300 人购买  以下内容隐藏,需向作者支付 2 技能     或点此升级VIP会员     才能浏览
热帖推荐
发表于 4 天前 | 显示全部楼层
通俗易懂,学习学习
回复

使用道具 举报

发表于 2022-5-11 17:09:18 | 显示全部楼层
qq115704753 发表于 2021-7-25 14:44
我知道,这是一个简单的先导回路,交流电经过二极管变成了一个半波电路,如果回到开关的是半波电路,本安盒 ...

听你讲就懂了


回复

使用道具 举报

发表于 2022-5-11 16:13:36 来自手机 | 显示全部楼层
qq115704753 发表于 2021-7-25 14:44
我知道,这是一个简单的先导回路,交流电经过二极管变成了一个半波电路,如果回到开关的是半波电路,本安盒 ...

厉害了兄弟
回复

使用道具 举报

发表于 2022-4-21 21:26:48 来自手机 | 显示全部楼层
觉得还是没说清二极管的原由,为什么是二极管而不是其他元件?如果只是正向导通,反向截止,理论上那不用二极管也是可以的,能再具体讲讲吗成老师,疑惑好久了
回复

使用道具 举报

发表于 2022-1-12 18:30:48 来自手机 | 显示全部楼层
讲的很详细,学习了
回复

使用道具 举报

发表于 2022-1-10 21:54:33 | 显示全部楼层
一直纳闷为啥要自己接个二极管,一起干的电工师傅也不说,终于明白了。。。
回复

使用道具 举报

发表于 2021-7-25 14:44:59 | 显示全部楼层
我知道,这是一个简单的先导回路,交流电经过二极管变成了一个半波电路,如果回到开关的是半波电路,本安盒就正确启动电路,如果回到本安盒的是正常的全波电路,本安盒就报警,控制线短路
回复

使用道具 举报

发表于 2020-6-3 10:35:00 | 显示全部楼层
黑夜般的温柔 发表于 2018-8-28 16:49
控制继电器和二极管有闭锁关系吗?为什么说,电流短路后部流经二极管,控制继电器就不得电??? ...

不流经。。。前年的自己
回复

使用道具 举报

发表于 2020-5-11 18:31:31 | 显示全部楼层
看了才知道,我们接的一直是错的
