把程序输入PLC之计算机与PLC之间的硬件连接

[复制链接]
发表于 2014-3-20 15:10:21 | 显示全部楼层 |阅读模式
                                                           本贴为《PLC实战入门教程 — 跟成伟学PLC》教程内容

                                                                << 上一贴             返回目录               下一贴 >>

        为了把计算机中编写好的程序存储至PLC里,计算机与PLC之间的硬件连接使用的是USB-SC9-FX 编程电缆。它们的连接步骤如下。

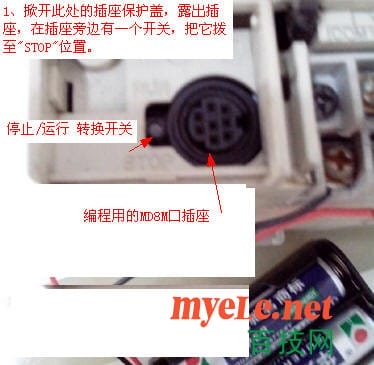

1、掀开PLC上的插座保护盖,露出MD8M插座,在插座的旁边有一个停止/运行转换开关,将此开关拨至“STOP”位置,使PLC停止运行。

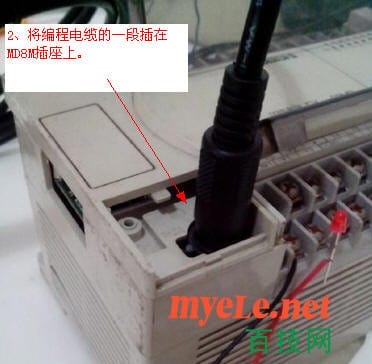

2、将编程电缆的串口端插在MD8M插座上,另一端的USB口与我们上贴中讲的那个安装完驱动程序的计算机USB口相连。

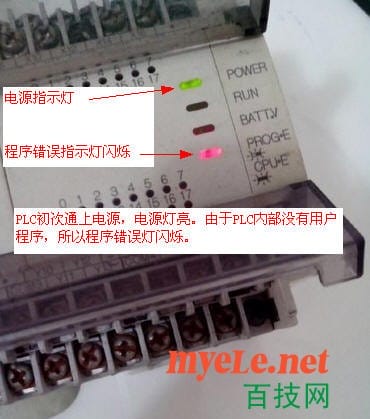

3、给PLC通上220V电源。PLC初次通上电源,电源灯亮。由于PLC内部没有用户程序,所以程序错误灯闪烁。如果你正在使用的三菱FX2N系列的PLC如果这个灯闪烁,就说明PLC内部的用户程序出错了。应该检查PLC的电池是不是没有电了,更换一个新电池,然后重新输入用户程序。


4、硬件连接完成之后,我们就可以打开GX works 编程软件了。编程软件中如何对连接进行设置,我们在下一贴再讲。
