[原创] 新型80、120开关防爆磁力启动器原理讲解教程——近控

[复制链接]
发表于 2020-3-20 15:19:16 | 显示全部楼层 |阅读模式
上一讲          本教程目录         下一讲

2、近控

在以前的教程中,我们都是按照接触器的吸合顺序,从按下启动按钮开始,介绍一个继电器吸合之后,驱动另一个继电器吸合,直至主接触器吸合的顺序进行讲解的。这篇教程,将采用倒推的方法进行讲解。这也是我们拿到一个新的原理图时,常用的分析线路原理的方法。希望大家通过这篇教程的学习。教会大家自己分析线路原理。
学会自己分析电路原理,首先是对一些典型电路、常用器件的了解。如上一讲中的主回路,可以说是防爆磁力启动器中的典型电路,各种型号的磁力启动器,主回路都是大同小异,当你掌握了上面的主回路原理之后,再看到其他防爆磁力启动器的主回路,不用别人讲解,你已经知道了大概。
另外就是分析原理图的方法,看原理图时,先看主回路、再看控制回路。从上一讲的主回路中可以看出,合上隔离开关之后,要想负荷侧有电,则主接触器CJ就必须吸合。这时我们就去找主接触器CJ的线圈。

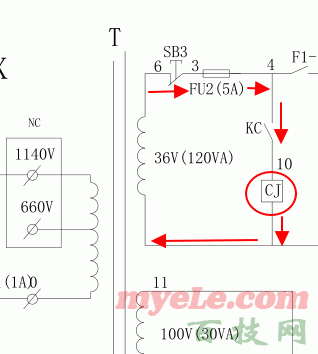

我们知道,一个基本的电路是由电源、用电器、导线和开关(控制设备)组成的。在这里,CJ线圈就是用电器,找到主接触器的线圈之后,就顺着CJ线圈的任意一端的导线去找电源,重点:找电源。找到电源的一端之后,再顺着CJ线圈的另一端去找电源的另外一个端点。CJ线圈的回路比较简单,一眼就可以找到CJ线圈的电源——控制变压器的二次侧提供的36V交流电。
找到CJ线圈的电源之后,再找CJ线圈电流回路中的开关(控制设备、控制元件)也就是按钮、接触器触点之类的。可以看出,CJ线圈电流回路中的控制设备有按钮SB3、继电器KC还有一个熔断器FU2,但它应该属于保护设备,其实这不重要。我们只要知道CJ线圈的回路中有哪些元件就可以了。
现在我们分析一下CJ线圈回路的通断。SB3是按钮的常闭点,现在是导通的,熔断器FU2是导通的,只有继电器KC的常开触点是断开的,所以,要想CJ线圈得电吸合,就必须让继电器KC触点闭合。所以接下来我们去找KC继电器的线圈。

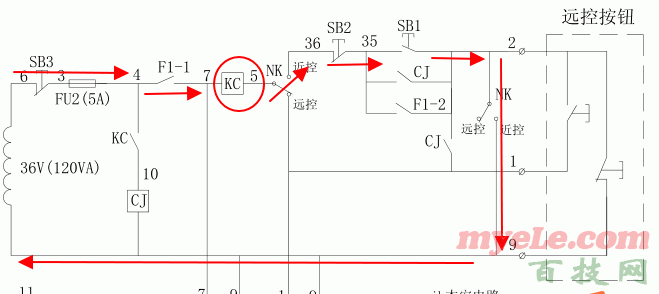

找到继电器KC的线圈之后,还是按照刚才的方法,找KC线圈的电源以及回路中的按钮、触点等控制设备,然后分析回路中各个元件的状态。
KC线圈的回路相对来说复杂一点,回路中多了几个分支,没关系,我们一步一步来。
        现在捋一捋KC线圈的回路。


购买主题 已有 2 人购买  本主题需向作者支付 3 技能     或点此升级VIP会员     才能浏览
发表于 7 天前 | 显示全部楼层
请把开关的图纸发上来,谢谢
