1、煤矿用风机开关概况

返回目录                                下一讲

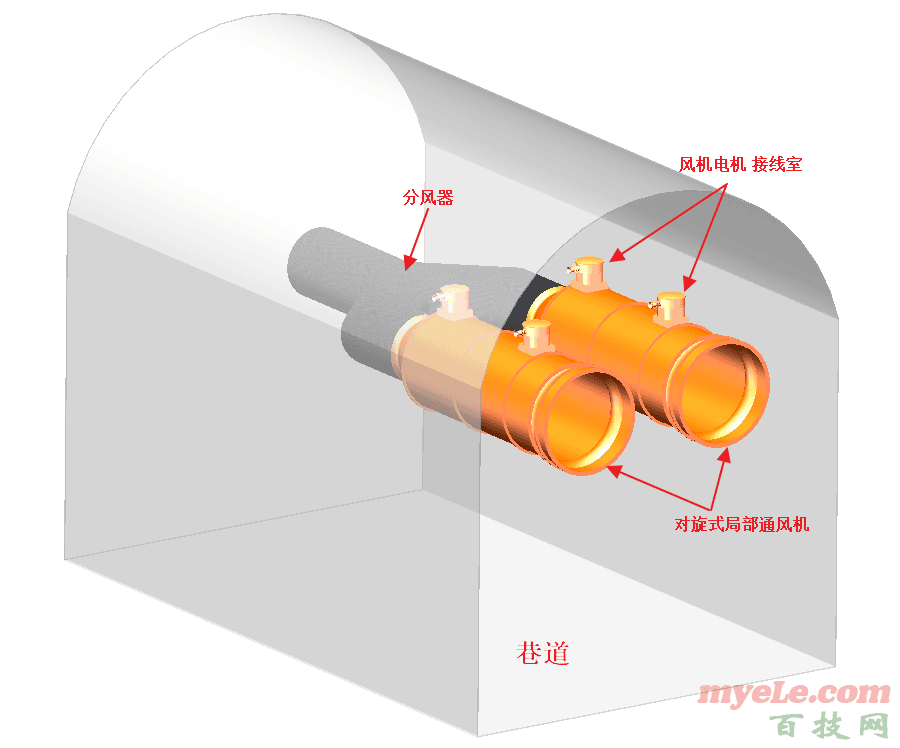

        在煤矿井下,当某一条巷道通风量不足的时候,我们一般都使用局部通风机对巷道进行加强通风。为了保证通风的可靠性,一般都是同时安装两台风机,一台工作风机,一台备用风机。然后通过分风器将两台风机连接在一起,如图1-1(此图是成伟使用3D软件画的。刚刚开始学习3D,画的不是太好,大家凑合着看,能明白大体的意思就行。等成伟学会了使用3D制作动画的时候,就开始为大家制作《煤矿电器原理与维修》的系列视频教程)。当工作风机出现故障时,切换至备用风机。

图1-1


        为了保证工作风机出现故障时,能够及时的切换至备用风机。一般都使用专用的风机开关来控制这两台风机。风机开关具有一个自动切换的功能。当正在运行中的风机因故障或者其它原因停机时,会自动启动另一台风机。避免了人工切换不及时的情况,保证巷道了的不间断供风。从图1-1中可以看出,每一台对旋式局部通风机有两个电机接线室,也就是有两个电机。这就要求一台风机开关可以控制四台电机。

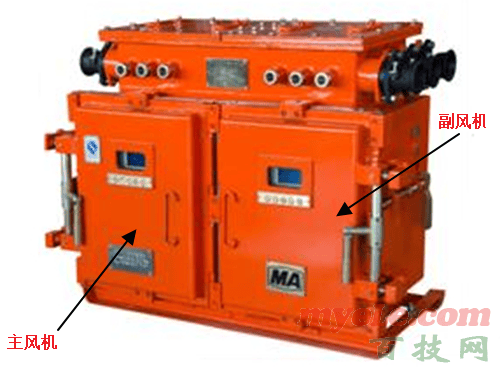

        图1-2是一台风机开关。从外形可以看出,这一台开关分有两个门,也就是有两个隔爆腔,相当于两台开关。每一台开关都有隔离开关,闭锁装置、显示屏、按钮等。两台开关中,一台控制主风机,另一台控制副风机。每一台开关都有三个喇叭口,一个喇叭口进电源线,另外两个接对旋风机的两个电机。

图1-2

风机开关的整体情况大致就是这样,下一节我们开始分析风机开关的电气原理图。
