[原创] QBZ-80、120、225防爆开关的内部结构及原理一【2011年12月31日】

  [复制链接]
发表于 2011-12-26 01:31:02 | 显示全部楼层 |阅读模式

QBZ-80开关原理图

QBZ-80开关原理图

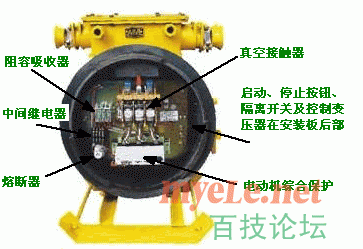

QBZ-80内部结构图

QBZ-80内部结构图

图一 QBZ-80、120、225内部结构图

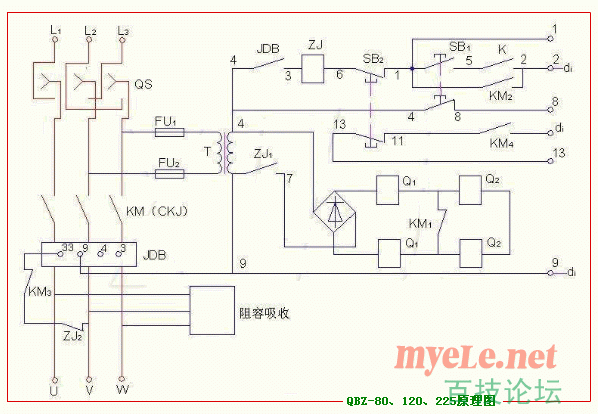

图二 QBZ-80、120、225原理图

       上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。也就是实物与原理图的对照。其中的核心部件,就是真空接触器。它起到接通与断开主回路的作用。开关内部的大部分元件,都是为了控制真空接触器触点的接通与断开而工作的。现在,我们由简至繁的来分析这个电路。
Snap3.gif 20110109131802-748555474.jpg

图三

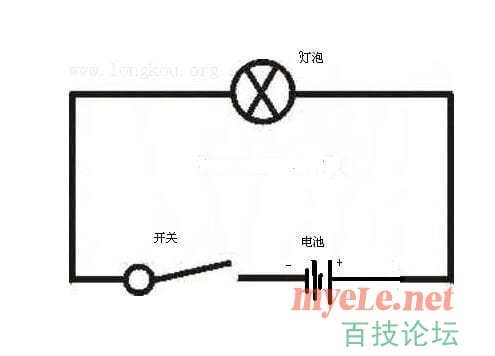

大家看一下上面两个电路。左边的是一个真空接触器控制一个电动机,右边是一个开关控制一盏灯。原理都是一样:右边的电路中,开关闭合,灯亮。断开,灯灭。左边的电路中,接触器KM的触点闭合,电动机得电旋转。接触器断开,电动机断电停止旋转。我们都知道,右边电灯电路中的开关,是通过手动来控制。那么左边的真空接触器是如何工作的哪?再看下图:


图四

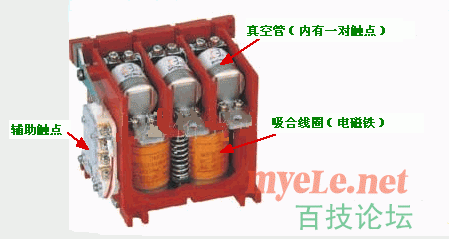

图五  真空接触器结构图

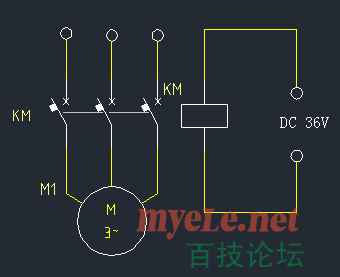

图四的那个白方框,他代表的是真空接触器的线圈。线圈实质上就是一个电磁铁,给电磁铁通上电,电磁铁产生磁力,使真空接触器上的衔铁动作,从而带动真空管内的触点动作(如图五)。现在,问题又指向了如何给电磁铁线圈通电。


图六


图七 QBZ-80开关按钮结构图

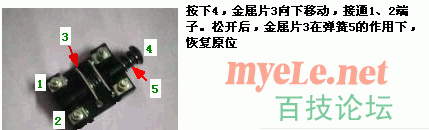

图六是一个最简答的让真空接触器吸合的原理图,只要按下按钮SB1,真空接触器就会吸合。但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。QBZ-80开关里的按钮你按下去的时候,按钮上的接通,只要你一松手,按钮就又断开了(如图七)。那如何才能让接触器长时间吸合哪?


图八

原理图八很好的解决了这个问题。对比发现,图八比图七多了一对触点KM。这对触点就是图五中的辅助触点,当按下按钮SB1时,线圈得电,衔铁在带动真空管内触点闭合的同时,也带动了辅助触点中的常开点KM闭合。这是,即使你松开了按钮,由于辅助触点闭合了,为吸合线圈提供了通路,线圈也会维持吸合。这时,电流流过的途径如图九中箭头所示。


图九

图八中的原理图很好的解决了按钮松开后,吸合线圈断电的问题。但是你想过没有,现在线圈吸合之后,能够维持住了,我们应该怎样把它停下来哪?下一贴我们再讲 。


    总目录          分目录         << 上一贴      下一贴 >>

本帖是《防爆开关原理与维修教程》其中之一,欢迎阅读教程全部内容:http://www.myele.com/thread-10797-1-1.html
努力打造一部 知识点最全面、讲解最详细的防爆开关教程

欢迎加本人QQ:2363945025(验证时请注名:防爆开关) 更新及时通知
