         激动人心的时刻终于到来了,我想,很多的朋友可能更想了解矿用开关的内部结构及原理,但是我们的教程要一点的一点的讲。今天终于讲到这里了,让各位久等了。
        要想学习开关的原理,当然要学会看开关的原理图。所以一些基本的看图知识还是要有的,不知道你会不会。我们还是讲讲吧。一篇教程,不可能适合所有的人,我们尽量以入门者为讲解对象。如果你高手,请略过此贴。

如何看原理图

其实,电路图就是人们为了研究和工程的需要,用国家标准化的符号来代替实际元件而绘制的一种表示各元器件组成的图形。我们常用的电路图有
         原理图:他是为了分析电器设备的工作原理而绘制的一种图形,原理图中元件的位置,不一定按照元件的实际位置画,外形也不一定与实际元件相似,他的绘制,一切从方便分析工作原理出发。通过电路图可以详细的知道他的工作原理。
         接线图:他是表示各元件之间电器线路连接的图形。每个元件各个接线端子与其它元件所连接的导线,都在接线图中表示出来,方便安装与维修。

下面我们具体讲一下原理图:

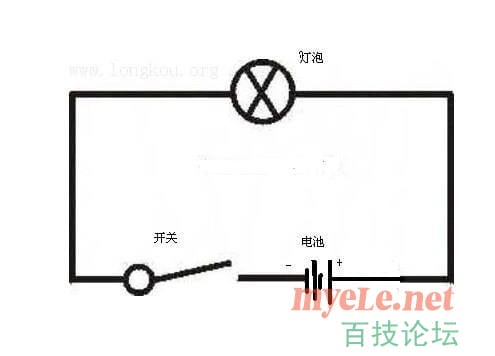

如下图

我们用符号 Snap4.gif 代表灯泡
用符号 Snap5.gif 代表开关
用符号 Snap6.gif 代表电池
用符号 Snap7.gif 代表导线

从而就可以知道他们的实物连接关系如下:
当然,实际中的电灯和开关也可以是这样的

所以,你在了解了各种符号代表的是什么元件之后,基本上就可以看懂简单的原理图了。要看懂更多的电路图,除了要多看图,多画图外,还要结合原理图本身的说明(一般的开关的说明书,都会介绍一下大体的工作原理)。

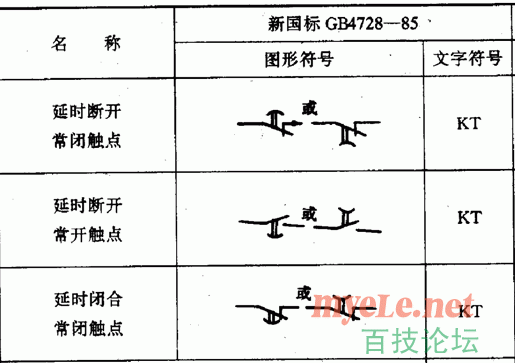

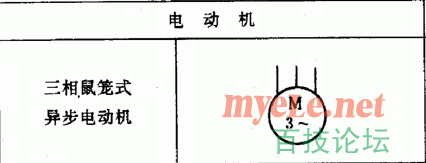

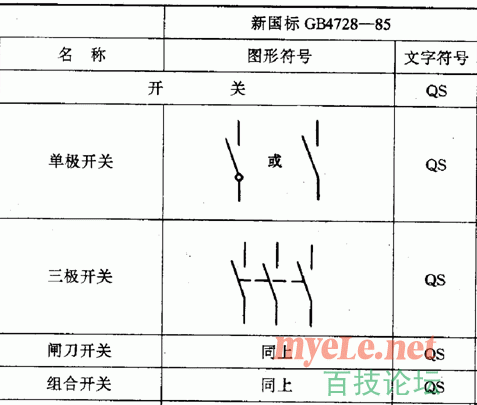

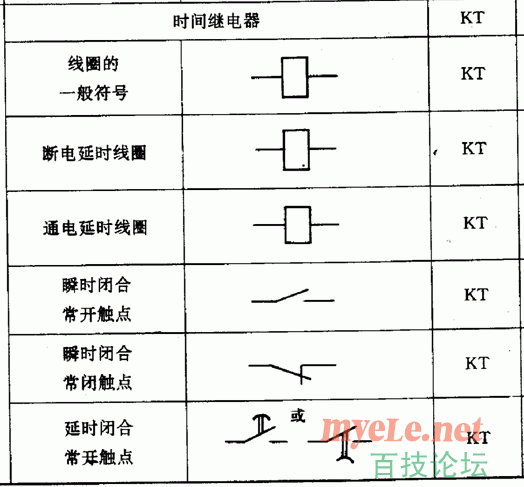

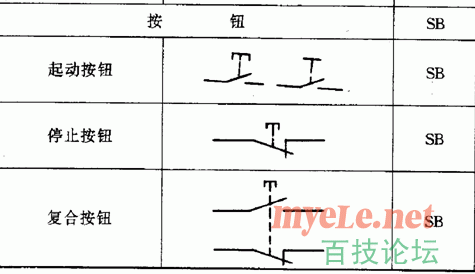

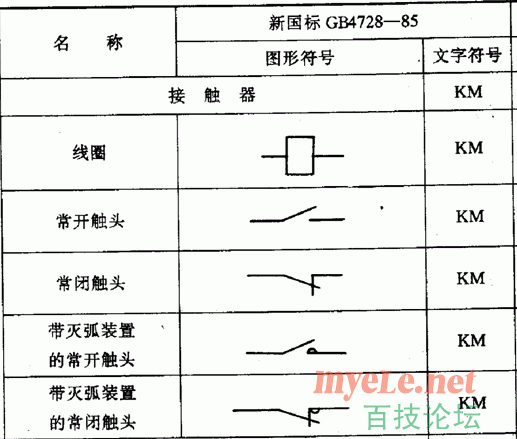

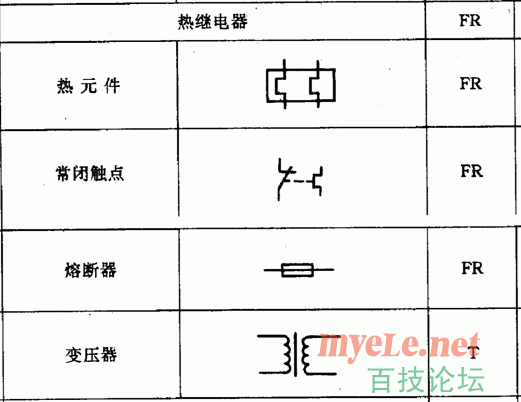

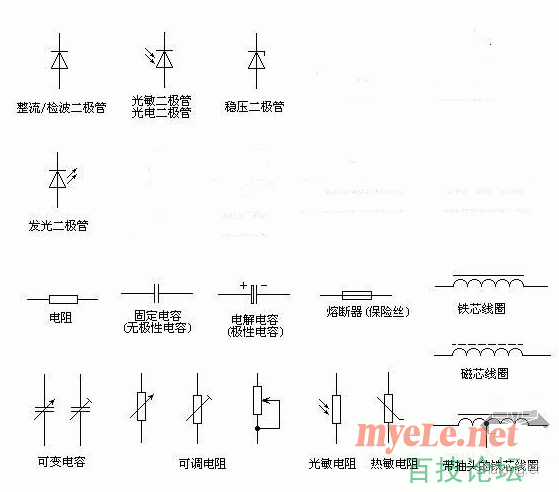

现在给出一些常用的原理图符号,好好看一下,有助于以后的原理图分析。


常用电子元件符号
